Открытый узел

PILOT VALVE ( - 128882)

PILOT VALVE ( - 128882)

PILOT VALVE ( - 128882)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

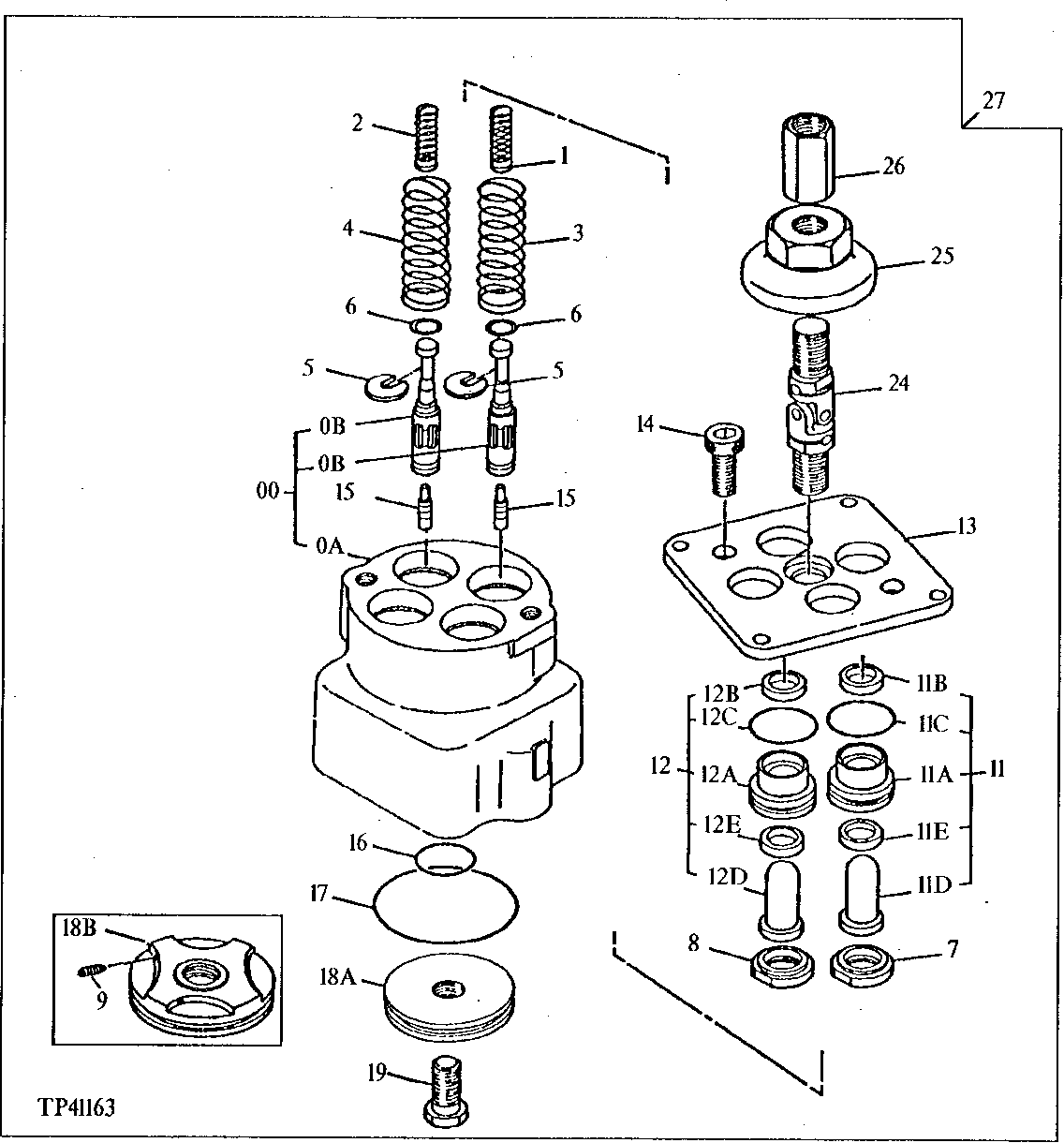

PILOT VALVE ( - 128882)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	-	1	Part 1	-
1	4201915	2	Spring	(SUB FOR TH109212)
2	4166686	2	Compression Spring	(SUB FOR TH109213)
3	4210793	2	COMPRESSION SPRING	(SUB FOR AT134060)(PORTS 1 AND 3)
4	4210794	2	COMPRESSION SPRING	(SUB FOR AT134061)
5	4177777	4	Spacer	(SUB FOR TH109216)
6	4173208	20	Shim	(SUB FOR TH109217)
7	4179257	2	Guide	(SUB FOR TH109219)(1, 3 PORT)
8	4177896	2	Guide	(SUB FOR TH109218)(2, 4 PORT)
9	-	2	Part 12	(SUB AT131276)( AT131242 NO LONGER AVAILABLE)
11	-	2	Part 13	(SUB (2) 9104359, (2) 9104360 AND 4284175)(PORTS 1 AND 3) ( 9089809 NO LONGER AVAILABLE)
12	-	2	Part 19	(SUB (2) 9104359, (2) 9104360 AND 4284175)(PORTS 2 AND 4) ( 9089808 NO LONGER AVAILABLE)
13	-	1	Part 25	( 4184930 NO LONGER AVAILABLE) (SUB 4284175, ALONG WITH (2) 9104359 AND (2) 9104360)
14	19M8440	2	Screw	M10 X 25, (PORTS 2 AND 4)
15	4184929	4	Piston	(SUB FOR TH109228)
16	CH11562	1	O-Ring	-
17	CH11571	1	Packing	-
19	19M8168	1	Screw	M12 X 25
24	4285209	1	Universal Joint	(SUB FOR TH109230)
25	4184931	1	CAM	(SUB FOR TH109231)
26	4182067	1	Jointer	(SUB FOR TH109232)
27	AT131277	1	Valve	NLA, (ORDER AT189840)
27	AT189840	1	Hyd/Pilot Cntl Valve Reman	(USE AT131277 IF AVAILABLE) ( AT130916 NO LONGER AVAILABLE), (SUB FOR TH111710) (REMAN FOR AT131277)
0A	-	1	Part 2	-
0B	-	4	Part 3	-
11A	-	1	Part 14	-
11B	4240150	1	Seal	(SUB FOR TH111960)
11C	U46166	1	O-Ring	-
11D	-	1	Part 17	-
11E	4240151	1	Seal	(SUB FOR TH109224)
12A	-	1	Part 20	-
12B	4240150	1	Seal	(SUB FOR TH111960)
12C	U46166	1	O-Ring	-
12D	-	1	Part 23	-
12E	4240151	1	Seal	(SUB FOR TH109224)
18A	4284024	1	PLATE	(SUB FOR AT131276)
18B	-	1	Part 31	(SUB AT131276)( AT131241 NO LONGER AVAILABLE)
