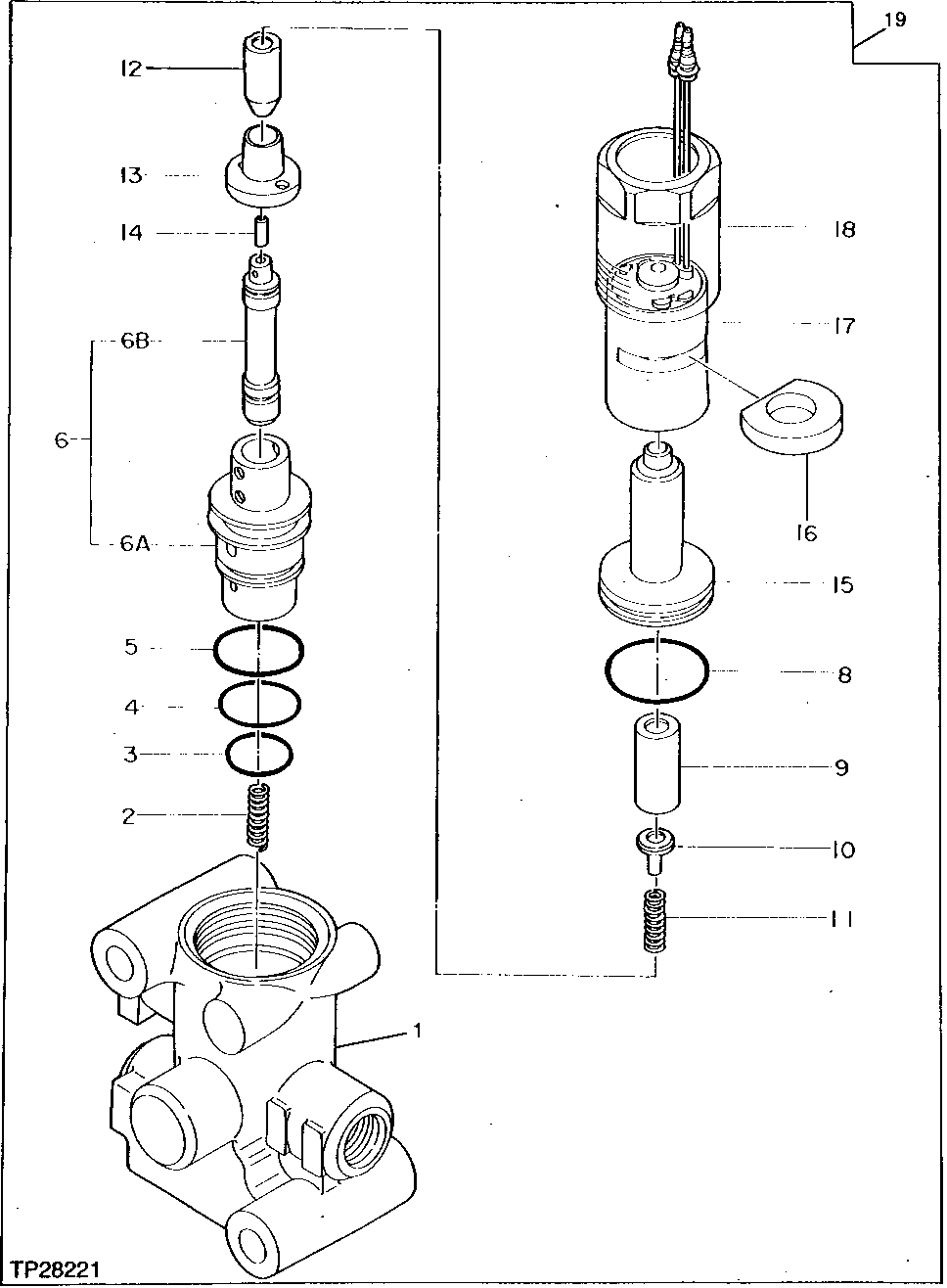

PILOT HYDRAULICS SINGLE SPOOL SOLENOID VALVE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(SUB AT126335)
2	0308711	1	Spring	(SUB FOR TH109259)
3	CH11570	1	O-Ring	-
4	985099	1	O-Ring	20.800 X 2.400 mm (0.819" X 3/32"), (SUB FOR TH101479)
5	AT264333	1	O-Ring	(SUB FOR TH100096)
6	-	1	Part 6	( AT127364 NO LONGER AVAILABLE)
8	0308713	1	O-Ring	28.500 X 2 mm (1.122" X 0.079"), (SUB FOR TH109261)
9	4488303	1	Line	-
9	-	1	Part 10	( 0308714 NO LONGER AVAILABLE), (SUB FOR TH109262)
10	4488306	1	Valve Seat	(SUB FOR TH109263, 0308715 OR 4605187)
11	0308716	1	Spring	(SUB FOR TH109264)
12	0308717	1	PLUNGER	(SUB FOR TH109265)
13	0308718	1	Stop	(SUB FOR TH109266)
14	4488302	1	Rod	(SUB FOR 0308719 ) (SUB FOR TH109267)
15	-	1	Part 17	( TH109268 NO LONGER AVAILABLE)
16	4488304	1	Spacer	(SUB FOR TH109269 OR 0308721)
17	0308722	1	Solenoid	(SUB FOR TH109270)
18	0308724	1	Screw	(SUB FOR TH109272)
19	4200389	1	Solenoid Valve	(SUB FOR AT126335)
6A	-	1	Part 7	-
6B	-	1	Part 8	-

PILOT HYDRAULICS SINGLE SPOOL SOLENOID VALVE
