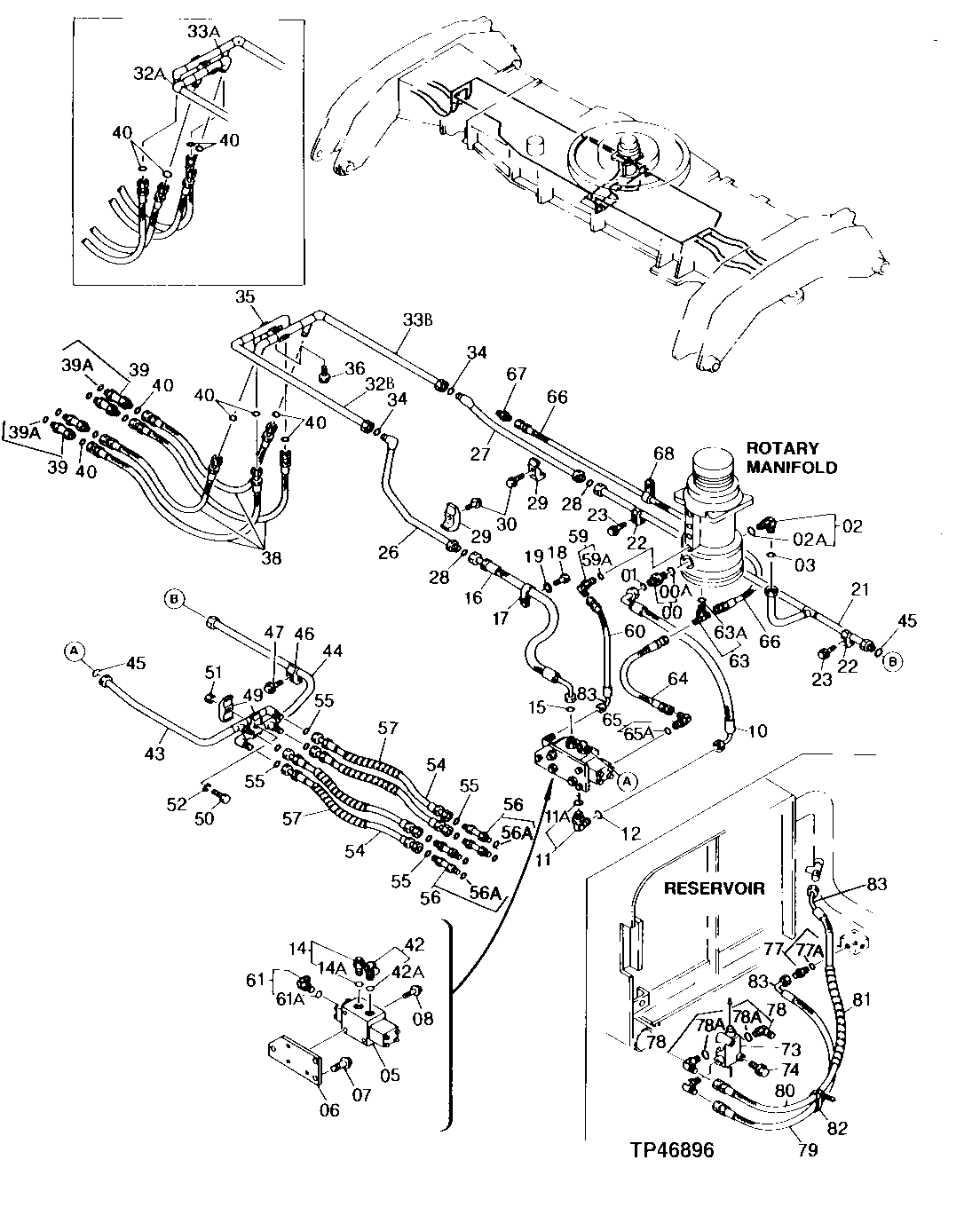

FOUR-STABILIZER HYDRAULIC HOSES AND LINES ( - 001058)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
49	4285723	2	Clamp	SUB FOR TH109071 OR 4189859
50	19M7363	1	Cap Screw	M12 X 60
51	14M7275	1	Nut	M12
52	24M7047	1	Washer	13 X 24 X 2.500 mm
54	AT126383	4	Hydraulic Hose	13/16" X 800 mm (31-1/2") X 13/16"
55	T77857	8	O-Ring	SUB FOR TH108323
56	4197531	4	Adapter Fitting	SUB FOR AT127603
57	-	4	Part 9	MAKE FROM XHG-075 BULK MATERIAL, CUT TO LENGTH, SUB FOR AT138222
59	4193826	1	Elbow Fitting	SUB FOR TH106467
60	AE42718	1	Hydraulic Hose	11.1252" X 600 mm (23-1/2") X 11.1252", SUB FOR AT127671, ALONG WITH AH89069
61	4154670	1	Elbow Fitting	SUB FOR TH100951
63	4208911	1	Tee Fitting	SUB FOR TH110202, SUB FOR AT126456
64	AT48428	1	Hydraulic Hose	9/16" X 707 mm (27-3/4") X 9/16", SUB FOR AT127663
65	AT318014	1	Elbow Fitting	SUB FOR 4156434, SUB FOR TH101930
66	AT48717	1	HYDRAULIC HOSE - FABRICATE	9/16" X 1130 mm (44-1/2") X 9/16", SUB FOR AT127687
67	4223393	1	Adapter Fitting	SUB FOR AT127666
68	R73384	1	Clamp	SUB FOR TH108597 OR 4190253
73	4200389	1	Solenoid Valve	SUB FOR AT126335
74	19M8402	2	Cap Screw	M8 X 65
77	4200465	1	Adapter Fitting	SUB FOR TH108328
78	4154670	3	Elbow Fitting	SUB FOR TH100951
79	AH97777	1	Hydraulic Hose	11.1252" X 406 mm (16") X 11.1252", SUB FOR 4275082, ALSO ORDER AH89069
80	AE42281	1	Hydraulic Hose	11.1252" X 1850 mm (72-3/4") X 11.1252", SUB FOR AT127648, ALONG WITH AH89069
81	4327315	2	Hose Guard	SUB FOR TH106022, 4133527 OR 4327293
82	H77698	5	Tie Band	-
83	AH89069	3	Elbow Fitting	-
56A	4506418	1	O-Ring	SUB FOR U46489
59A	M800650	1	Packing	-
61A	M800650	1	Packing	-
63A	CH11570	1	O-Ring	-
65A	M800650	1	Packing	-
77A	M800650	1	Packing	-
78A	M800650	1	Packing	-

FOUR-STABILIZER HYDRAULIC HOSES AND LINES ( - 001058)

Нет текстового описания
