Открытый узел

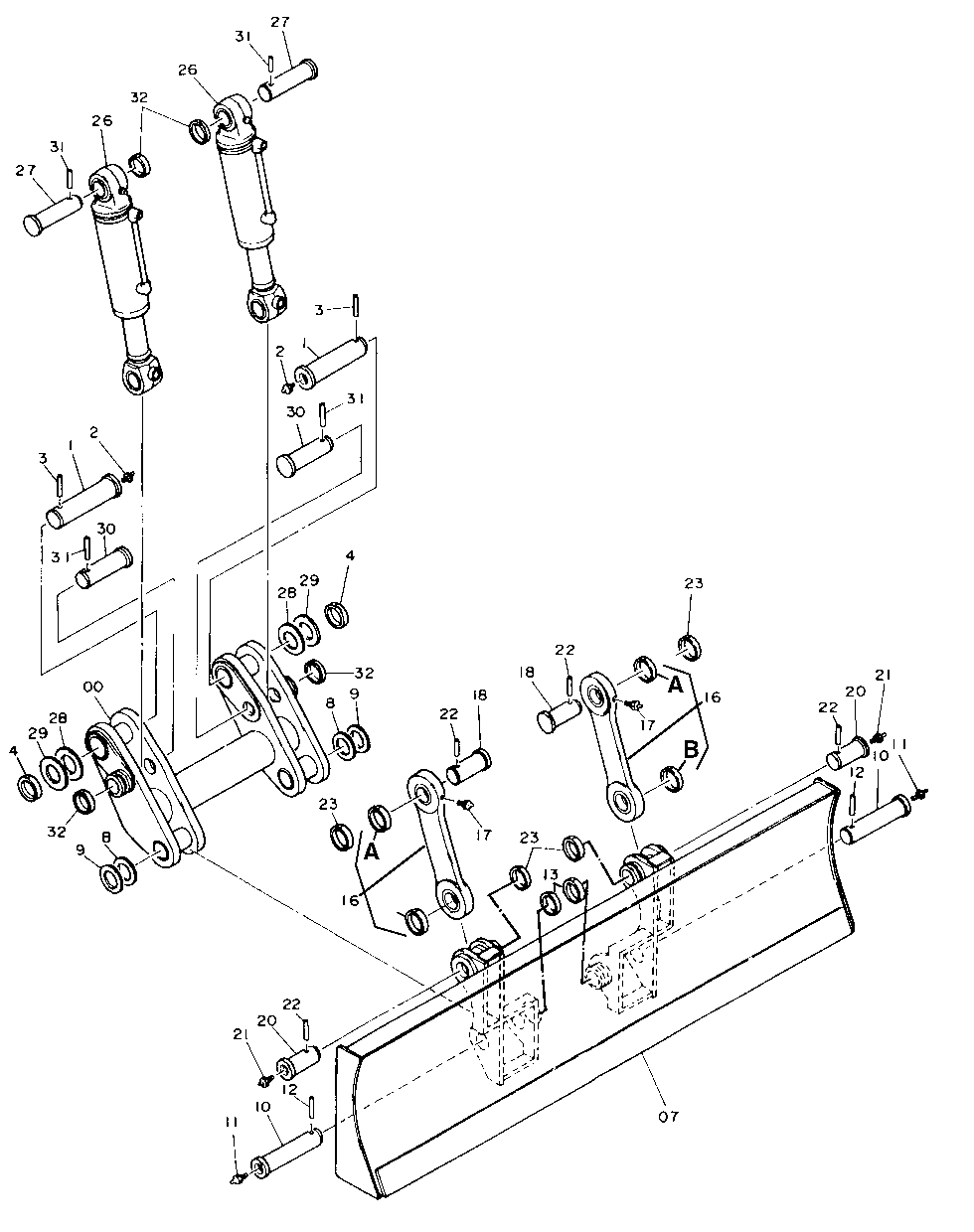

BLADE, BLADE LINKAGE AND CYLINDERS

BLADE, BLADE LINKAGE AND CYLINDERS

BLADE, BLADE LINKAGE AND CYLINDERS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

BLADE, BLADE LINKAGE AND CYLINDERS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8040528	1	Link	(SUB FOR AT127921)
1	3040427	2	Pin Fastener	(SUB FOR AT127584)
2	TH100074	2	Lubrication Fitting	-
3	4098717	2	Pin	16 X 93 mm (0.630" X 3.661"), (SUB FOR TH103630)
4	4098716	2	Ring	(SUB FOR TH103631)
7	6008914	1	Blade	(SUB FOR AT127899)
8	4075355	1	Washer	66 X 100 X 1 mm (2.598" X 3-15/16" X 0.039"), (SUB FOR TH104414)1.0 MM
9	4075355	1	Washer	66 X 100 X 1 mm (2.598" X 3-15/16" X 0.039"), 2.0 MM (SUB QUANTITY OF (2) 4075355 FOR EACH TH104415 OR 4075356)
10	3040430	2	Pin Fastener	(SUB FOR AT127587)
11	TH100074	2	Lubrication Fitting	-
12	4065689	2	Pin Fastener	(SUB FOR TH100625)
13	4065688	2	Retainer	(SUB FOR TH100624)
16	8041040	2	Link	(SUB FOR AT127924)
17	TH100074	2	Lubrication Fitting	-
18	3040426	2	Pin Fastener	65 X 147 mm (2.559" X 5.787"), (SUB FOR AT127583)
20	3040429	2	Pin Fastener	(SUB FOR AT127586)
21	TH100074	2	Lubrication Fitting	-
22	4065689	4	Pin Fastener	(SUB FOR TH100625)
23	4065688	4	Retainer	(SUB FOR TH100624)
26	4214184	2	Cylinder	(SUB FOR AT127637)
27	3040425	2	Pin Fastener	65 X 262 mm (2.559" X 10.315"), (SUB FOR AT127582)
28	4150304	1	WASHER	72 X 120 X 1.200 mm (2.835" X 4.724" X 3/64"), (SUB FOR TH104416)1.2 MM
29	4150303	1	Washer	72 X 120 X 2.300 mm (2.835" X 4.724" X 0.091"), (SUB FOR TH104417)2.3 MM
30	3040428	2	Pin Fastener	65 X 221 mm (2.559" X 8.701"), (SUB FOR AT127585)
31	4065689	4	Pin Fastener	(SUB FOR TH100625)
32	4065688	4	Retainer	(SUB FOR TH100624)
16A	4181054	1	Bushing	(SUB FOR TH104401)
16B	4107837	1	Bushing	65 X 80 X 40 mm (2.559" X 3.150" X 1.575"), (SUB FOR TH104400)
