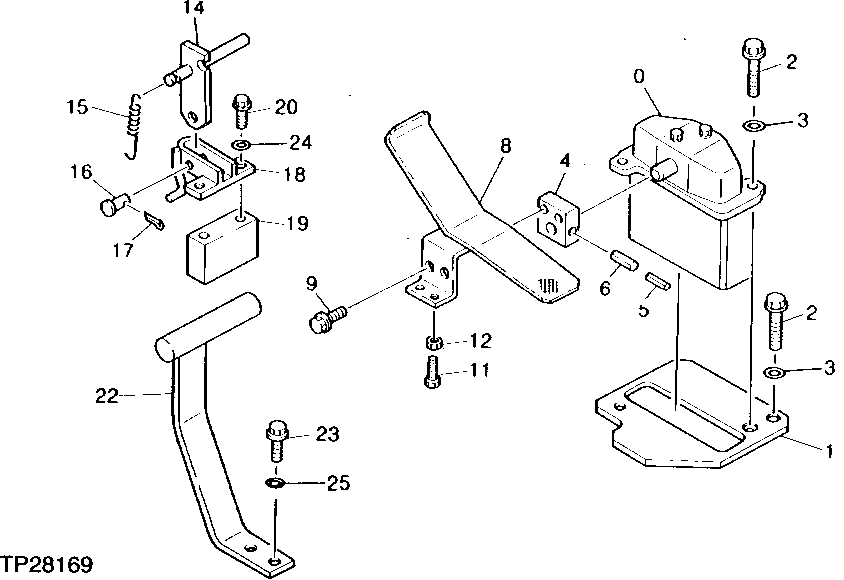

AUXILIARY FUNCTION VALVE PEDAL

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9074843	1	Hyd Actuated Control Valve	(SUB FOR TH110188)(PILOT)
1	9728874	1	Plate	(SUB FOR TH110189)
2	19M7550	3	Cap Screw	M10 X 35
3	12M7066	3	Lock Washer	10 mm
4	4211166	1	SUPPORT	(SUB FOR TH110190)
5	34M7062	1	Spring Pin	5 X 32 mm
6	34M7124	1	Spring Pin	8 X 30 mm, (SUB FOR 34M7065)
8	8046079	1	PEDAL	(SUB FOR TH110191 ) (SUB FOR AT134292)
9	19M7402	2	Cap Screw	M10 X 25
11	19M8008	1	Cap Screw	M8 X 35
12	14M7273	1	Nut	M8
14	9733399	1	Bracket	(SUB FOR TH110192 ) (SUB FOR AT134303)
15	4149125	1	SPRING	(SUB FOR TH106748)
16	45M3667	1	Pin Fastener	10 X 28 mm, (SUB FOR TH105681)
17	11M7082	1	Cotter Pin	2.500 X 25 mm, (SUB FOR 11M7080)
18	8034081	1	BRACKET	(SUB FOR TH110193)
19	4211167	1	SPACER	(SUB FOR TH110194)
20	19M8093	2	Cap Screw	M10 X 100
22	9728875	1	FOOTREST	(SUB FOR TH110195)
23	19M7550	2	Cap Screw	M10 X 35
24	12M7066	2	Lock Washer	10 mm
25	12M7066	2	Lock Washer	10 mm
