Открытый узел

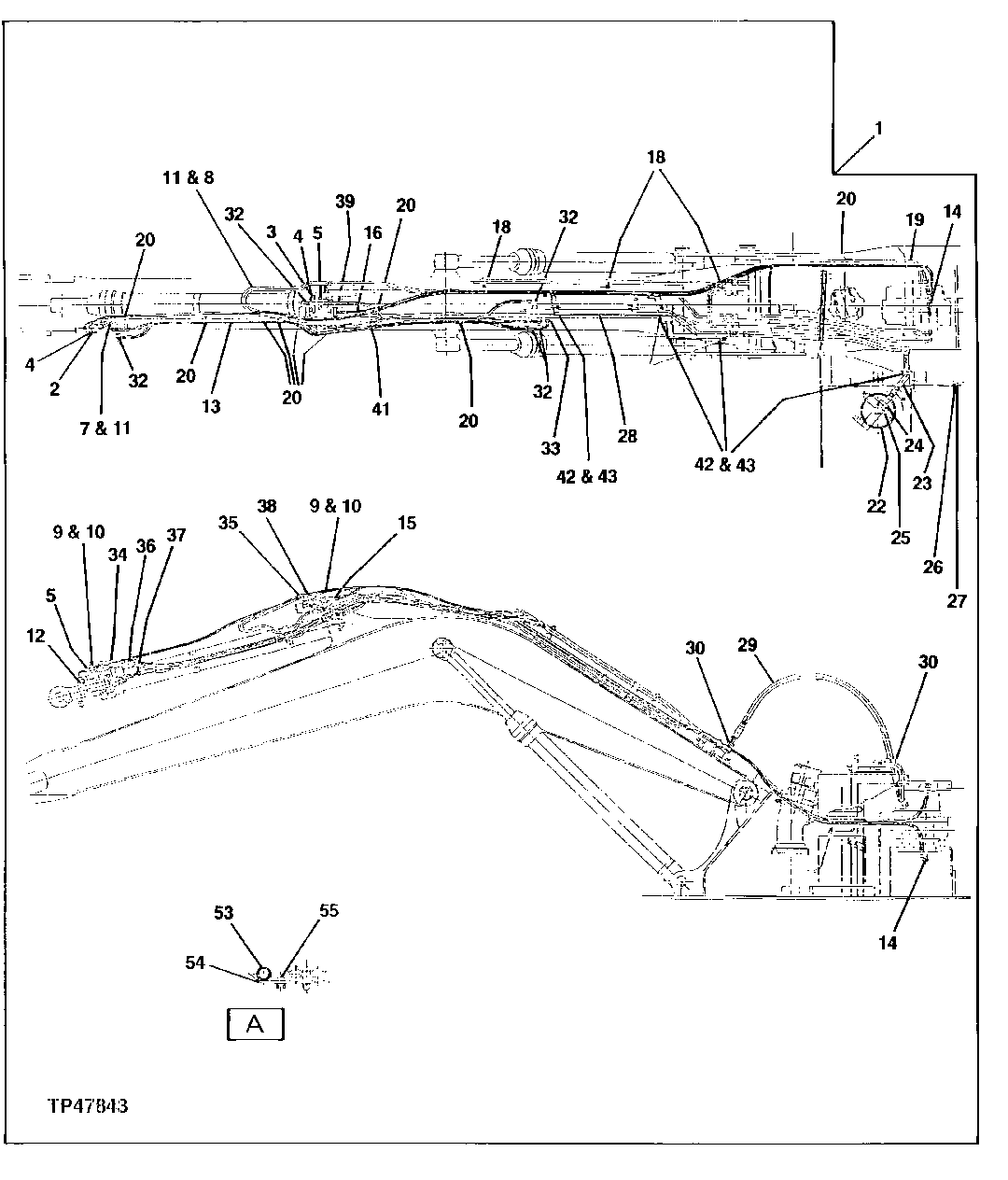

ARM CYLINDER LOAD LOWERING VALVE

ARM CYLINDER LOAD LOWERING VALVE

ARM CYLINDER LOAD LOWERING VALVE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

ARM CYLINDER LOAD LOWERING VALVE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	AT171158 NO LONGER AVAILABLE, ARM CYLINDER LOAD LOWERING VALVE, ALSO ORDER AT173698, ARM I SPOOL
2	-	1	Part 2	4206538 NLA, SUB FOR AT172437, ROD END
3	-	1	Part 3	SUB FOR AT172438 OR 4230192, HEAD END
4	4366544	2	O-Ring	SUB FOR A811030 AND TH101300
5	19M8574	8	Screw	M10 X 85, SUB FOR AT172440 OR M341085
7	-	1	Part 6	8044116 NLA, SUB FOR AT172441
8	-	1	Part 7	7020675 NLA, SUB FOR AT172442
9	A853388	2	Elbow Fitting	SUB FOR TH108325 OR 4198799
10	T76938	2	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
11	T77858	2	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
12	A852333	1	Elbow Fitting	SUB FOR TH101047, SUB FOR 4154671
13	-	1	Part 12	4252858 NLA, SUB FOR AT174950
14	8039468	1	Line	SUB FOR AT127914
15	4200466	1	Adapter Fitting	SUB FOR TH108320
16	-	1	Part 15	4252862 NLA, SUB FOR AT174958
18	M45242	3	Clamp	SUB FOR TH108321, SUB FOR 4190292
19	4327315	8	Hose Guard	SUB FOR TH106022, 4133527 OR 4327293
20	H77698	10	Tie Band	-
22	-	1	Part 19	8047033 NLA, SUB FOR AT174952
23	-	1	Part 20	8046980 NLA, SUB FOR AT174953
24	AT264324	1	O-Ring	SUB FOR TH100044
25	19M8395	4	Screw	M12 X 40
26	-	1	Part 23	9734115 NLA, SUB FOR AT174954
27	19M8011	2	Cap Screw	M12 X 30
28	-	1	Part 25	8046981 NLA, SUB FOR AT174955
29	-	1	Part 26	4252863 NLA, SUB FOR AT174956, DRAIN
30	T76938	2	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
32	4154672	5	Elbow Fitting	SUB FOR TH101008
33	X8-10F5OX	1	Adapter Fitting	SUB FOR TH101006
34	4219345	1	Elbow Fitting	SUB FOR AT130819
35	4221290	1	Adapter Fitting	SUB FOR AT131902
36	-	1	Part 32	4252861 NLA, SUB FOR AT174957
37	-	1	Part 33	4252862 NLA, SUB FOR AT174958
38	-	1	Part 34	4252859 NLA, SUB FOR AT174959
39	-	1	Part 35	4252860 NLA, SUB FOR AT174960
41	-	4	Part 36	MAKE FROM XHG-075 BULK MATERIAL, CUT TO LENGTH, SUB FOR AT138222
42	4190127	4	Clamp	SUB FOR TH108313
43	19M7363	4	Cap Screw	M12 X 60
52	-	2	Part 39	4253735 NLA, SUB FOR AT174962, NOT ILLUSTRATED
53	XCL-19	1	Hose Clamp	SUB FOR TH110522 OR 4193848
54	-	1	Part 41	4265813 NLA, SUB FOR AT174963
55	19M7402	1	Cap Screw	M10 X 25
55	12M7066	1	Lock Washer	10 mm
55	14M7274	1	Nut	M10
55	24M7028	1	Washer	10.500 X 20 X 2 mm
