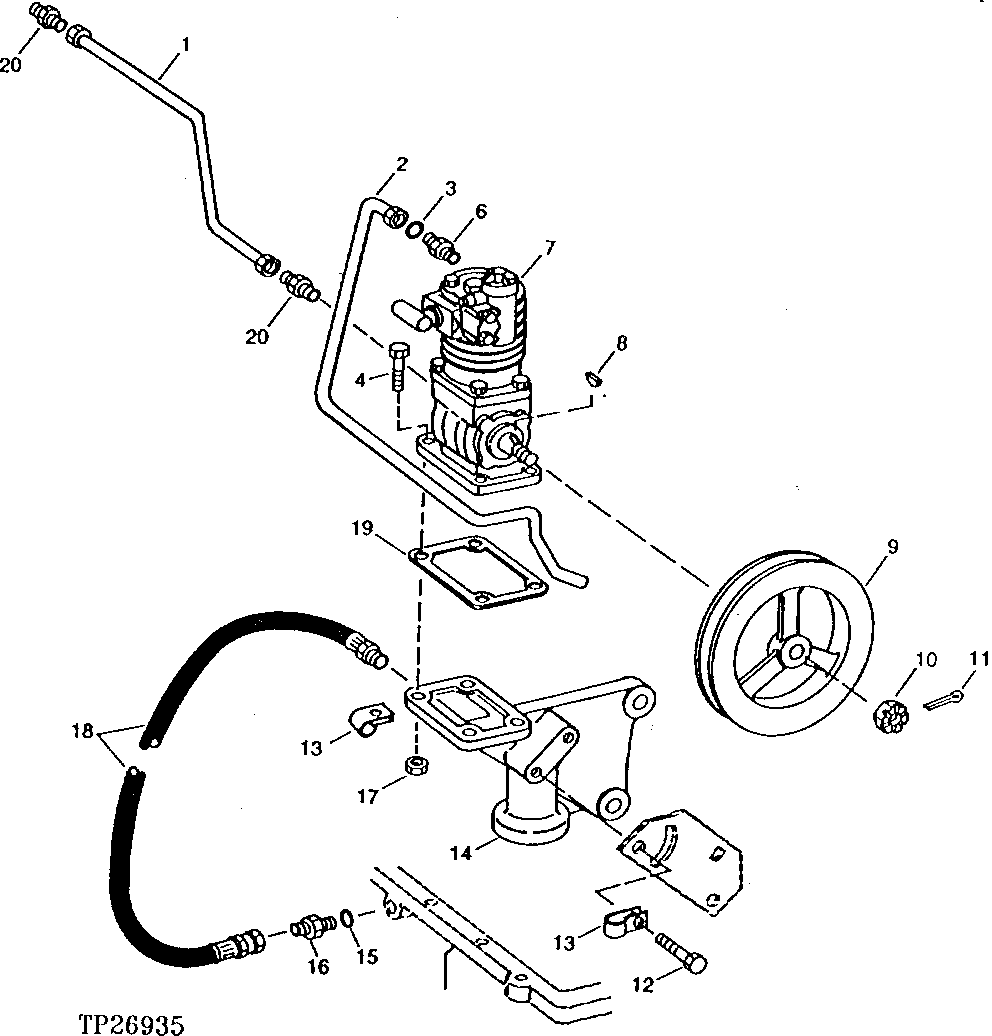

AIR COMPRESSOR, LINES, HOSE AND MOUNTING BRACKET

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	RE22471 NLA
2	AT105718	1	OIL TUBE	-
3	T40308	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
4	19M7572	4	Cap Screw	M10 X 45
6	M87683	1	Adapter Fitting	-
7	-	1	Part 6	RE527094 AND RE28820 NLA; SEE MIDLAND BRAKE INC, MODEL EL850, FOR SERVICE PART REPAIRS,
8	-	1	Part 7	-
9	R79853	1	PULLEY	-
10	-	1	Part 9	Slotted
11	-	1	Part 10	-
12	19M7786	2	Screw	M10 X 30
13	T24958	2	Clip	-
14	R82429	1	BRACKET	Use If Available
14	19H2706	2	Cap Screw	5/8" X 2", Not Illustrated, SUB FOR 19H1734
15	R47151	1	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
16	R27270	1	Fitting	-
17	14M7296	4	Flange Nut	M10
18	AE27735	1	Hydraulic Hose	7/8" X 457 mm (18") X 7/8", Oil Drain
19	R82255	1	GASKET	-
20	R63604	2	Fitting	-

AIR COMPRESSOR, LINES, HOSE AND MOUNTING BRACKET
