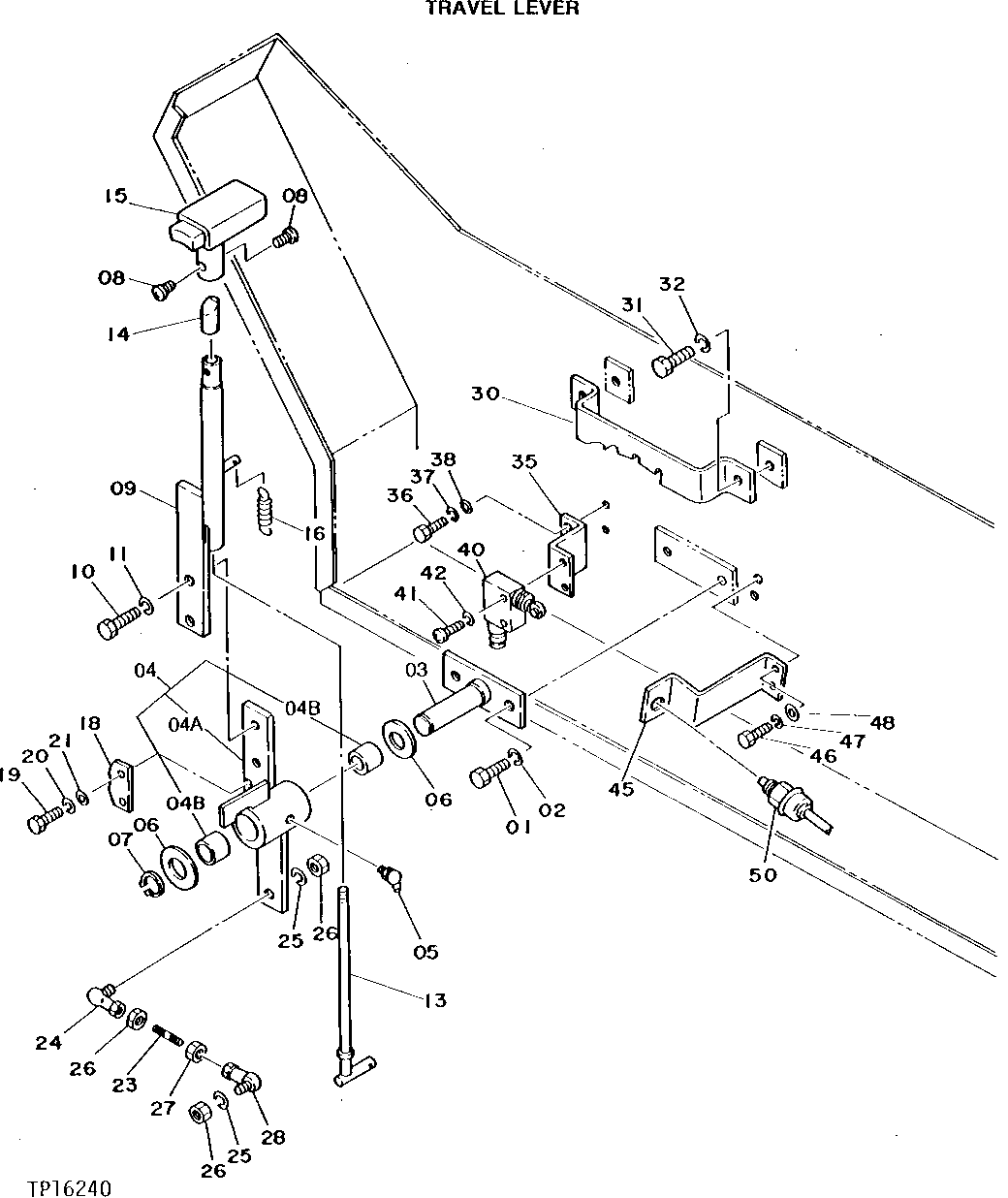

TRAVEL LEVER [02F05]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7938	2	Cap Screw	M10 X 20
2	12M7066	2	Lock Washer	10 MM, (SUB FOR TH100417)
3	9722627	1	SHAFT	(SUB FOR TH103860)
4	9060572	1	LEVER	(SUB FOR TH103861)
5	T116334	1	Lubrication Fitting	(SUB FOR TH100075)
6	24M7051	2	Washer	21 X 37 X 3 MM
7	40M7080	1	Snap Ring	(SUB FOR TH103864)
8	4201484	2	SCREW	(SUB FOR TH108034)
8	-	2	Part 10	(SUB TH108034 AND TH103869)
9	8026181	1	LEVER	(SUB FOR TH103866)
10	19M7402	2	Cap Screw	M10 X 25
11	12M7066	2	Lock Washer	10 MM, (SUB FOR TH100417)
13	8026180	1	Rod	(SUB FOR TH103867)
14	4119401	1	CAM	(SUB FOR TH103868)
15	TH103869	1	KNOB	-
16	TH103870	1	SPRING	-
18	4148004	1	CAM	(SUB FOR TH103871)
19	19M7077	2	Cap Screw	M6 X 20
20	12M7006	2	Lock Washer	6 MM, (SUB FOR TH100548)
21	24M7054	2	Washer	6.400 X 12 X 1.600 MM, (SUB FOR TH100278)
23	4178461	1	STUD	(SUB FOR TH103872)
24	4056019	1	BALL JOINT	(SUB FOR TH100254)
25	12M7066	2	Lock Washer	10 MM, (SUB FOR TH100417)
26	14M7444	3	Nut	M10, (SUB FOR TH100255)
27	J957010	1	LOCK NUT	(SUB FOR TH103873)
28	4130631	1	BALL JOINT	(SUB FOR TH103874)
30	3035927	1	GUIDE	(SUB FOR TH105590)
31	19M7938	2	Cap Screw	M10 X 20
32	12M7066	2	Lock Washer	10 MM, (SUB FOR TH100417)
35	4148005	1	BRACKET	(SUB FOR TH103876)
36	19M7923	2	Cap Screw	M6 X 12
37	12M7006	2	Lock Washer	6 MM, (SUB FOR TH100548)
38	24M7054	2	Washer	6.400 X 12 X 1.600 MM, (SUB FOR TH100278)
40	4201064	1	SWITCH	(SUB FOR TH103877) (SUB FOR TH107046) NEUTRAL START
41	21M7369	2	Screw	M4 X 25
42	12H315	2	Lock Washer	4.166 MM, (SUB FOR TH101147) (SUB FOR 12M7063)
45	3031910	1	BRACKET	(SUB FOR TH103879)
46	19M7923	2	Cap Screw	M6 X 12
47	12M7006	2	Lock Washer	6 MM, (SUB FOR TH100548)
48	24M7054	2	Washer	6.400 X 12 X 1.600 MM, (SUB FOR TH100278)
50	4505523	1	SWITCH	(SUB FOR TH103880) BACK-UP LIGHTS
4A	-	1	Part 5	(SUB TH103861)
4B	4063692	2	NEEDLE BEARING	(SUB FOR TH103818)
