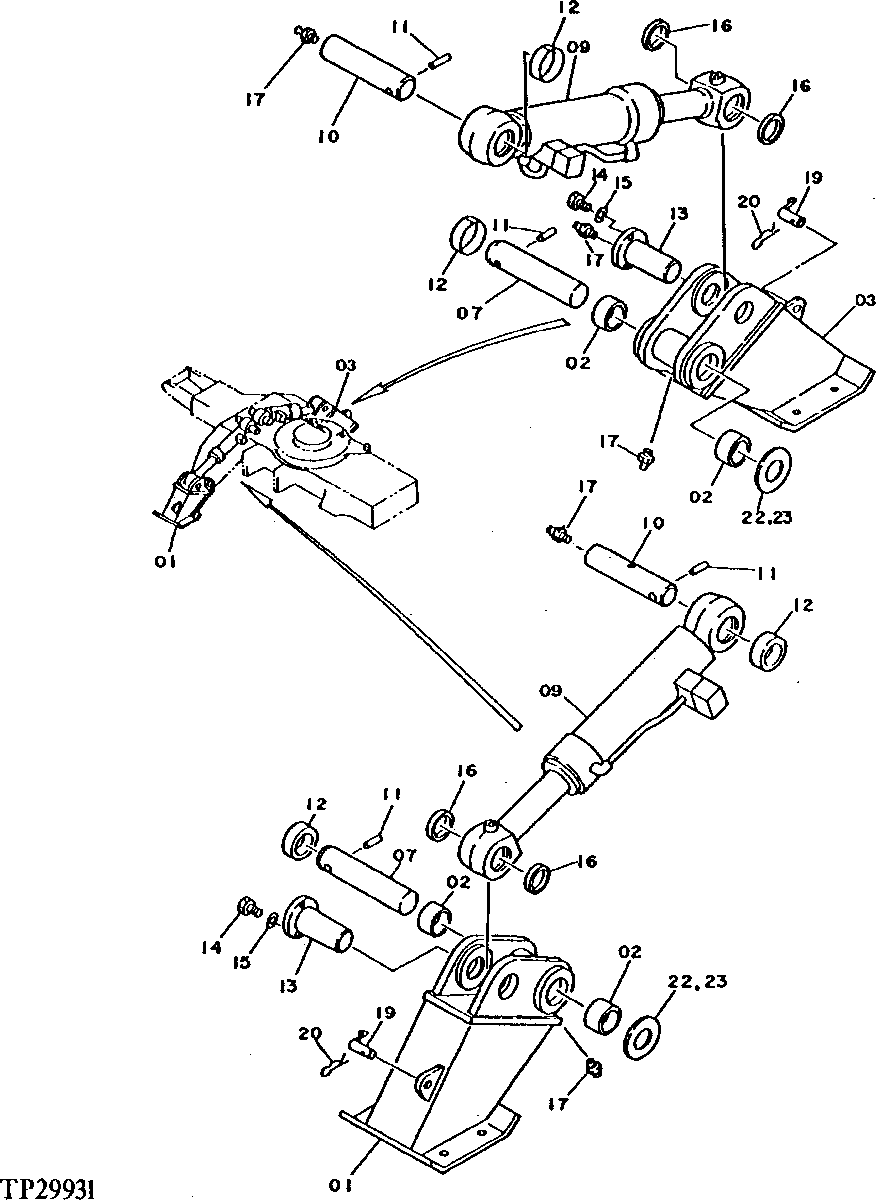

STABILIZERS (TWO-STABILIZER CHASSIS) [02F17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	6006050	1	ARM	(SUB FOR TH104287)
2	T139507	4	Bushing	(SUB FOR TH104288)
3	6006051	1	ARM	(SUB FOR TH104286)
7	3027026	2	PIN FASTENER	(SUB FOR TH104289)
9	4149002	2	HYDRAULIC CYLINDER	(SUB FOR TH104290)
10	3027025	2	PIN FASTENER	(SUB FOR TH104291)
11	4109669	4	Pin	(SUB FOR TH104292)
12	4098712	4	Ring	(SUB FOR TH103629)
13	8040200	2	PIN FASTENER	(SUB FOR AT127916) (SUB FOR TH104293, ALONG WITH TH100074)
14	19M8011	6	Cap Screw	M12 X 30
15	12H301	6	Lock Washer	1/2", (SUB FOR TH100413)
16	TH102446	8	Seal	(I.D. 80 MM - O.D. 95 MM)
17	TH100074	5	Lubrication Fitting	-
19	9726346	2	Pin Fastener	(SUB FOR TH104294) (SUB FOR AT127205)
20	A15147	2	Spring Locking Pin	(SUB FOR TH104295)
22	TH104296	1	Washer	-
23	TH104297	1	Washer	-

STABILIZERS (TWO-STABILIZER CHASSIS) [02F17]
