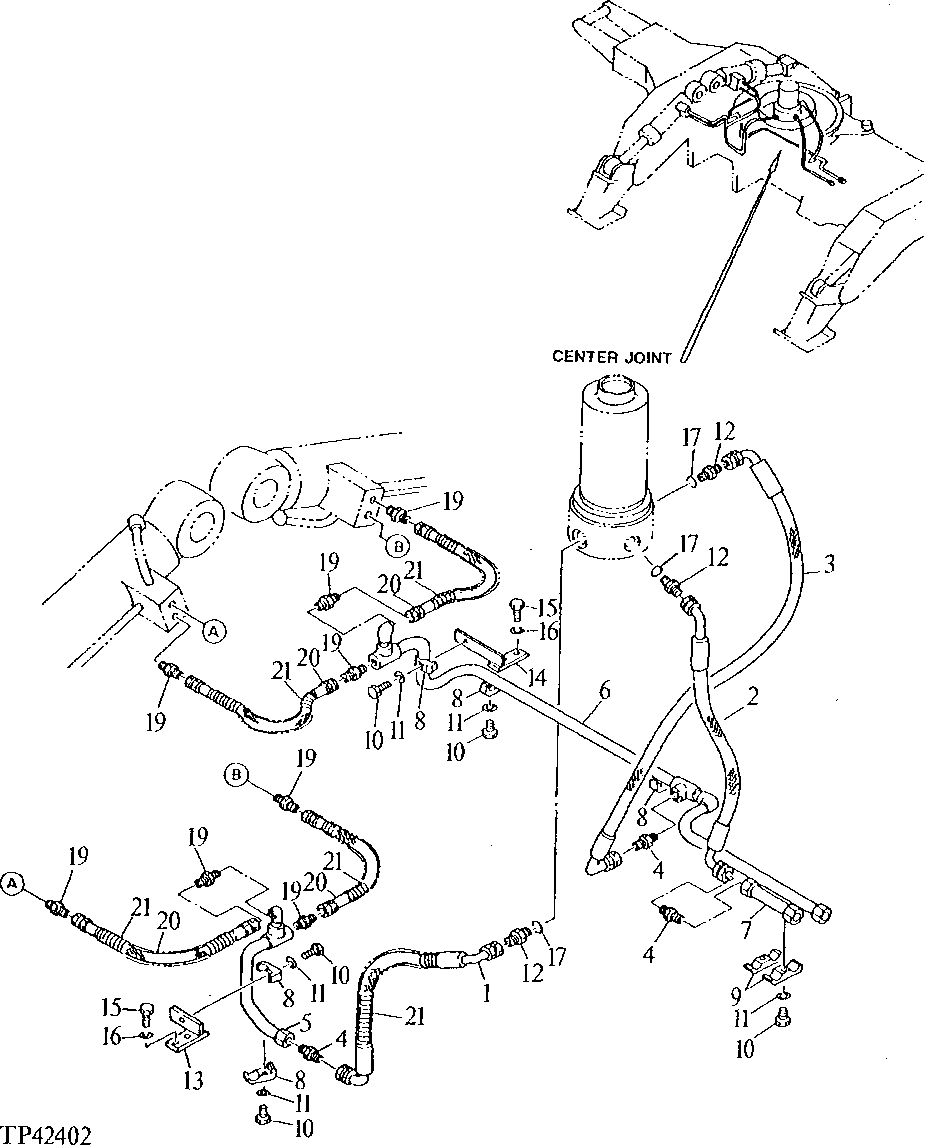

STABILIZER HYDRAULIC LINES AND HOSES [02G21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4182729	1	HYDRAULIC HOSE - FABRICATE	(SUB FOR TH104300)
2	4182728	1	HYDRAULIC HOSE - FABRICATE	(SUB FOR TH104301)
3	4182727	1	HYDRAULIC HOSE - FABRICATE	(SUB FOR TH104302)
4	4154654	3	ADAPTER FITTING	(SUB FOR TH100942)
5	9724379	1	OIL LINE	(SUB FOR TH104303)
6	7016403	1	OIL LINE	(SUB FOR TH104304)
7	9724380	1	OIL LINE	(SUB FOR TH104305)
8	4053595	5	Clamp	(SUB FOR TH100947)
9	4053596	2	CLAMP	(SUB FOR TH100948)
10	19M7362	7	Cap Screw	M12 X 55
11	12H301	7	Lock Washer	1/2", (SUB FOR TH100413)
12	T115822	3	ADAPTER FITTING	(SUB FOR TH103751, ALONG WITH TH100055)
13	9719291	1	BRACKET	(SUB FOR TH104306)
14	8028160	1	BRACKET	(SUB FOR TH104307)
15	19M7402	4	Cap Screw	M10 X 25
16	12M7066	4	Lock Washer	10 MM, (SUB FOR TH100417)
17	4506424	3	O-Ring	(SUB FOR TH100055)
19	4154653	8	ADAPTER FITTING	(SUB FOR TH100989)
20	TH101005	4	HYDRAULIC HOSE - FABRICATE	-
21	-	5	Part 20	(MAKE FROM AT138222 BULK MATERIAL, CUT TO LENGTH)

STABILIZER HYDRAULIC LINES AND HOSES [02G21]

Нет текстового описания
