Открытый узел

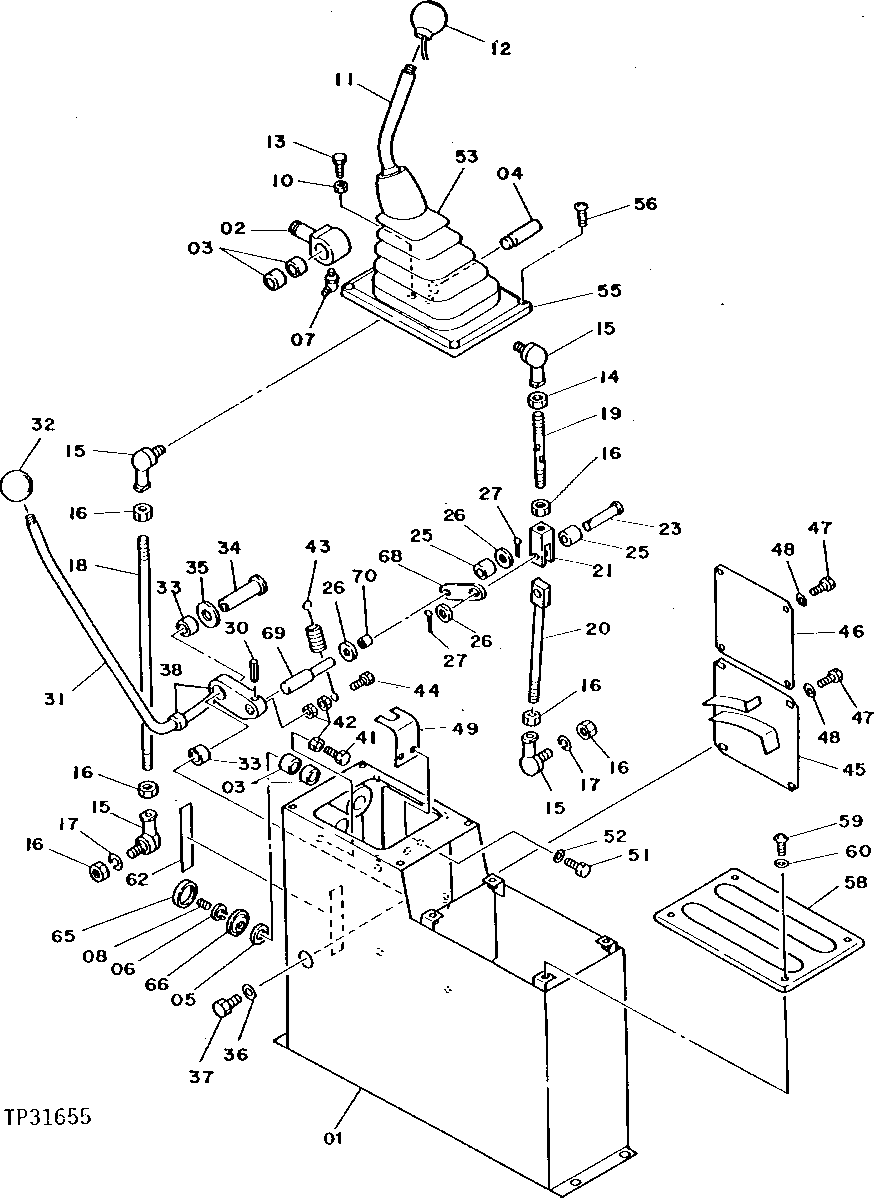

LEVER STAND (LEFT SIDE) [02E12]

LEVER STAND (LEFT SIDE) [02E12]

LEVER STAND (LEFT SIDE) [02E12]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

LEVER STAND (LEFT SIDE) [02E12]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	6006072	1	STAND	(SUB FOR TH103854)
2	3025206	1	PIVOT	(SUB FOR TH100247)
3	TH100248	4	NEEDLE BEARING	-
4	4086444	1	PIN FASTENER	(SUB FOR TH100249)
5	24M7053	1	Washer	17 X 30 X 3 MM
6	40M7068	1	Snap Ring	-
7	T116334	1	Lubrication Fitting	(SUB FOR TH100075)
8	94-2010	1	Fitting Plug	(SUB FOR TH100689)
10	14M7273	1	Nut	M8
11	8026356	1	LEVER	(SUB FOR TH100251)
12	4269020	1	KNOB	HORN SWITCH, (SUB FOR TH100252, THIS APPLICATION) (SUB FOR TH108073)
13	19M7376	1	Cap Screw	M8 X 22
14	M500010	1	NUT	(SUB FOR TH100688)
15	4056019	4	BALL JOINT	(SUB FOR TH100254)
16	14M7444	6	Nut	M10, (SUB FOR TH100255)
17	12M7066	2	Lock Washer	10 MM, (SUB FOR TH100417)
18	4116383	1	ROD	(SUB FOR TH100256)
19	4128527	1	SHAFT	(SUB FOR TH100257)
20	9717774	1	ROD	(SUB FOR TH100258)
21	M991040	1	YOKE	(SUB FOR TH100259)
23	4128521	1	PIN FASTENER	(SUB FOR TH100260)
25	4128520	2	SPACER	(SUB FOR TH100262)
26	24M7028	3	Washer	10.500 X 20 X 2 MM, (SUB FOR TH100263)
27	11M7082	2	Cotter Pin	2.500 X 25 MM, (SUB FOR TH100264) (SUB FOR 11M7081)
30	34M7029	1	Spring Pin	4 X 30 MM
31	8038618	1	LEVER	(SUB FOR TH100267)
32	4143169	1	KNOB	(SUB FOR TH100268)
33	TH100248	2	NEEDLE BEARING	-
34	4143124	1	PIN FASTENER	(SUB FOR TH100269)
35	24M7053	1	Washer	17 X 30 X 3 MM, (SUB FOR TH100520)
36	24M7028	1	Washer	10.500 X 20 X 2 MM, (SUB FOR TH100263)
37	19M8451	1	Cap Screw	(SUB FOR TH100270)
38	4143123	1	BUSHING	(SUB FOR TH100271)
41	19M8425	1	Cap Screw	M6 X 16
42	14M7272	3	Nut	M6
43	4126714	1	EXTENSION SPRING	(SUB FOR TH100274)
44	19M7077	1	Cap Screw	M6 X 20
45	8045506	1	BRACKET	(SUB FOR TH100276) (SUB FOR TH112004)
46	4144855	1	COVER	(SUB FOR TH100277)
47	19M8425	8	Cap Screw	M6 X 16
48	24M7054	8	Washer	6.400 X 12 X 1.600 MM, (SUB FOR TH100278)
49	4172253	1	BRACKET	(SUB FOR TH103856)
51	19M7932	2	Cap Screw	M8 X 16
52	24M7055	2	Washer	8.400 X 16 X 1.600 MM, (SUB FOR TH100280)
53	2019365	1	BOOT	(SUB FOR TH100281)
55	3026035	1	BASE	(SUB FOR TH100282)
56	21M7326	4	Screw	M6 X 20, (SUB FOR TH100573)
58	3027136	1	COVER	(SUB FOR TH103857)
59	21M7246	4	Screw	M6 X 16, (SUB FOR TH100583)
60	24M7054	4	Washer	6.400 X 12 X 1.600 MM, (SUB FOR TH100584)
62	4149203	1	LABEL	(SUB FOR TH101569)
65	4149471	1	CAP	(SUB FOR TH100287)
66	4149472	1	RETAINER	(SUB FOR TH100288)
68	4156655	1	LINK	(SUB FOR TH100261)
69	4156653	1	PIN FASTENER	(SUB FOR TH100265)
70	4156654	1	BUSHING	(SUB FOR TH101603)
