Открытый узел

LEFT FUNCTION CONTROL VALVE [02G15]

LEFT FUNCTION CONTROL VALVE [02G15]

LEFT FUNCTION CONTROL VALVE [02G15]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

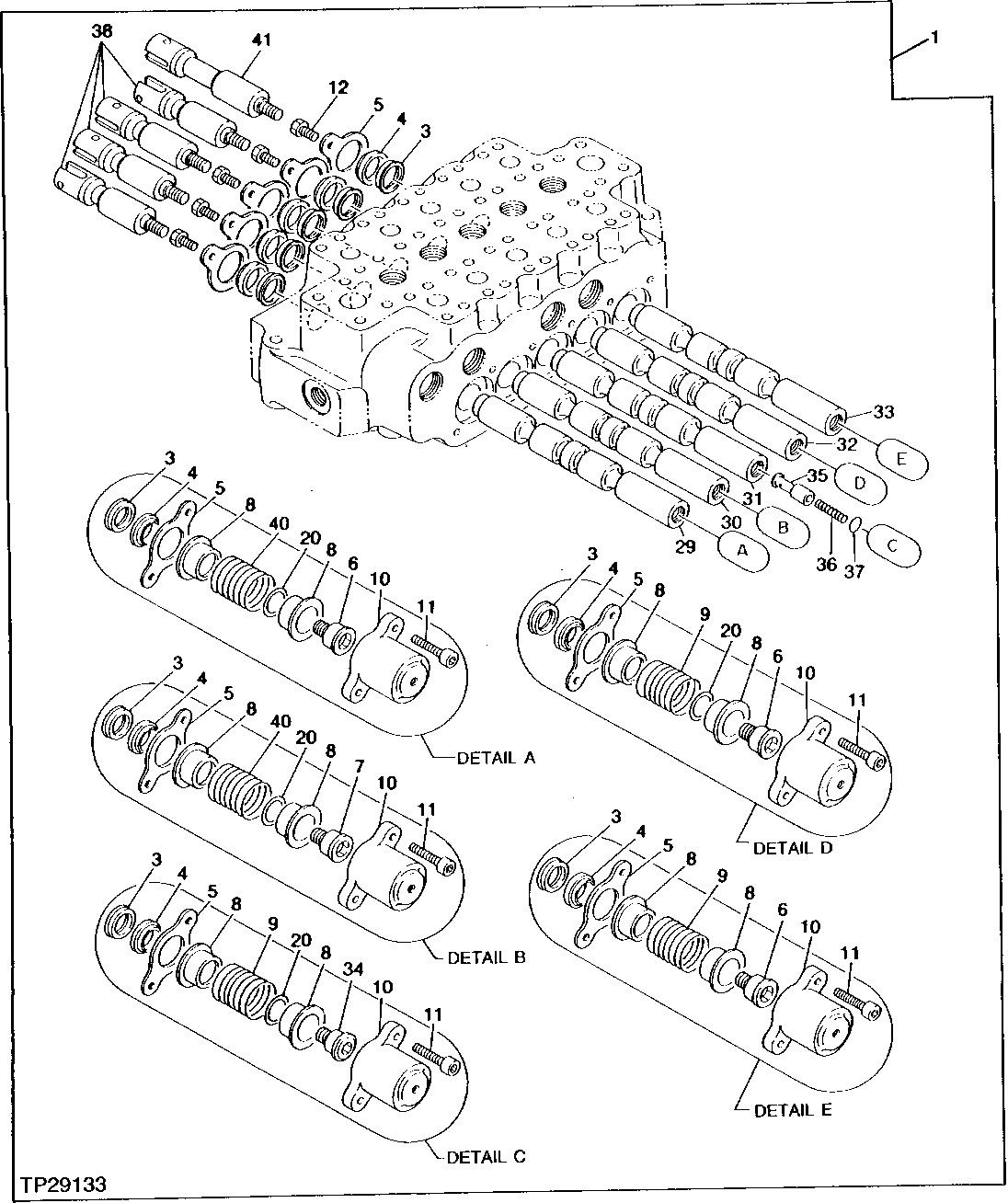

LEFT FUNCTION CONTROL VALVE [02G15]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4149014	1	VALVE	(COMPLETE ASSEMBLY NOT SHOWN ON THIS PAGE, FOR ADDITIONAL COMPONENTS SEE PREVIOUS PAGE) (SUB FOR TH103743 AND AT186135)
3	0224401	10	SEAL	(K) (SUB FOR TH102718)
4	0224402	10	SEAL	(K) (SUB FOR TH102719)
5	0125005	10	PLATE	(SUB FOR TH102720)
6	0224403	3	SCREW	(SUB FOR TH102721)
7	0224404	1	SCREW	(SUB FOR TH102747)
8	0224405	10	RETAINER	(SUB FOR TH102722)
9	0224406	3	SPRING	(SUB FOR TH102723)
10	0224407	5	CAP	(SUB FOR TH102725)
11	19M8337	10	Screw	M10 X 30, (SUB FOR TH102726)
12	19M7557	10	Cap Screw	M10 X 16, (SUB FOR TH102727) (SUB FOR 19M7379)
20	0224420	4	WASHER	(SUB FOR TH102733)
29	-	1	Part 13	(SUB 4149014)
30	-	1	Part 14	(SUB 4149014)
31	-	1	Part 15	(SUB 4149014)
32	-	1	Part 16	(SUB 4149014)
33	-	1	Part 17	(SUB 4149014)
34	0267904	1	CAP SCREW	(SUB FOR TH104770)
35	0267905	1	POPPET	(SUB FOR TH104771)
36	0267906	1	SPRING	(SUB FOR TH104772)
37	R26375	1	O-Ring	(SUB FOR TH104773)
38	0224429	4	CLEVIS	(SUB FOR TH102742)
40	0224431	2	SPRING	(SUB FOR TH104757)
41	0267907	1	VALVE SPOOL	(SUB FOR TH104761)
