Открытый узел

LEFT BLADE CYLINDER [02H23]

LEFT BLADE CYLINDER [02H23]

LEFT BLADE CYLINDER [02H23]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

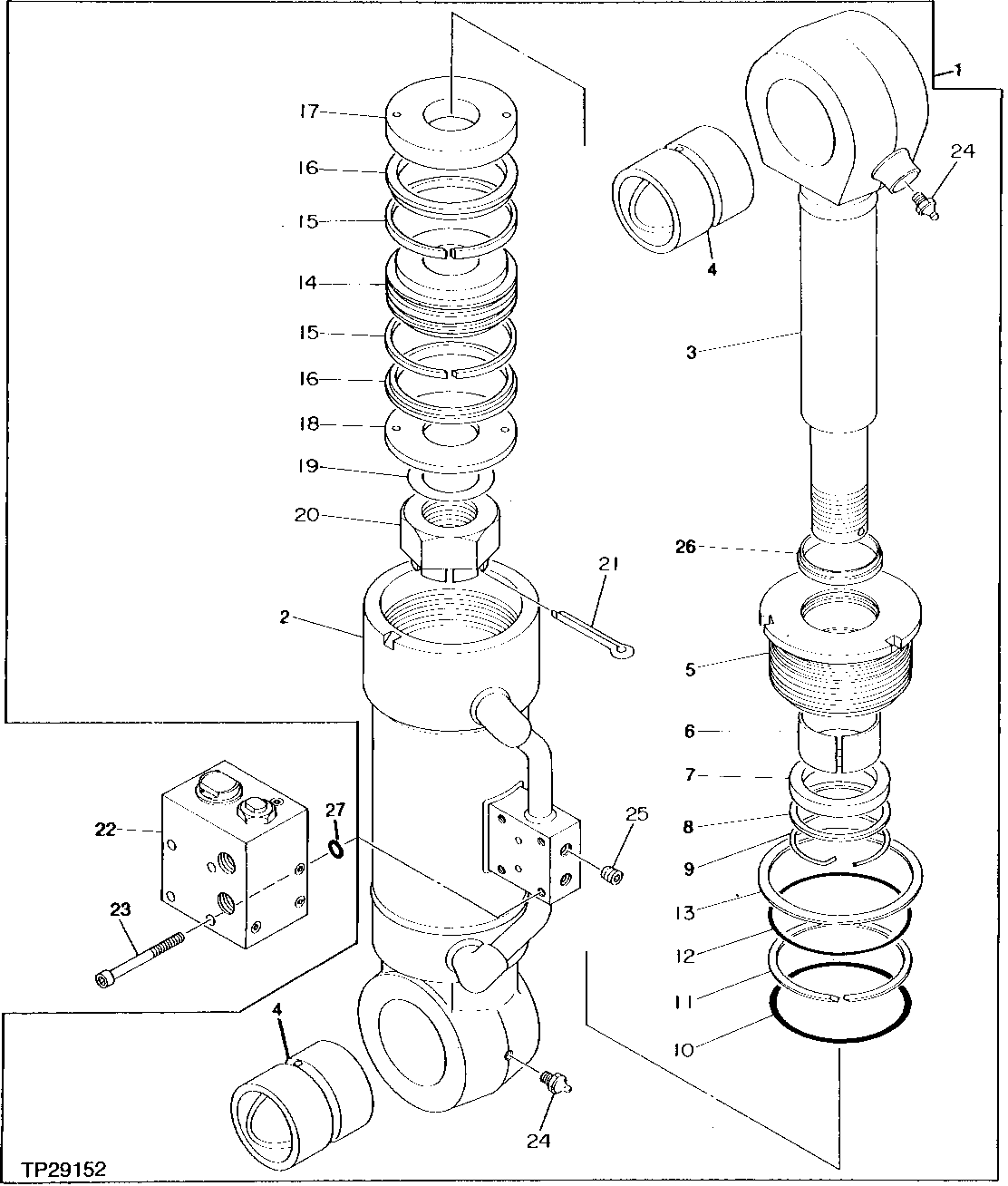

LEFT BLADE CYLINDER [02H23]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4193210	1	HYDRAULIC CYLINDER	(SUB FOR TH105588)
2	0265001	1	HYDRAULIC CYLINDER BARREL	(SUB FOR TH105054)
3	0265102	1	ROD	(SUB FOR TH105030)
4	0128613	2	BUSHING	(SUB FOR TH105031)
5	0265103	1	HYDRAULIC CYLINDER CAP	(SUB FOR TH105032)
6	0137304	1	WEAR RING	(SUB FOR TH105033)
7	4085426	1	SEAL	(K) (SUB FOR TH105034, AT127753 OR 4508829)
8	992619	1	RING	(SUB FOR TH105035) (SUB FOR AT134306)
9	992617	1	SNAP RING	(SUB FOR TH105036) (SUB FOR AT134305)
10	AT264373	1	O-Ring	(K) (SUB FOR TH105038, 4038304)
11	4035029	1	BACK-UP RING	(K) (SUB FOR TH105039)
12	4049492	1	O-RING	(K) (SUB FOR TH105040)
13	4508160	1	WASHER	(K) (SUB FOR TH105041) (SUB FOR AT130884)
14	0265104	1	PISTON	(SUB FOR TH105042)
15	954990	2	O-RING	(SUB FOR TH105043)
16	4085429	2	SEAL	(K) (SUB FOR TH105044)
17	0265105	1	RETAINER	(SUB FOR TH105045)
18	0265106	1	RETAINER	(SUB FOR TH105046)
19	0265107	1	KIT	(SUB FOR TH105047)
20	4068634	1	NUT	(SUB FOR TH105048)
21	11M7098	1	Cotter Pin	8 X 100 MM
22	0265002	1	VALVE	(SUB FOR TH105055)
23	0265109	4	SCREW	(SUB FOR TH105051)
24	TH100074	2	Lubrication Fitting	-
25	94-2011	2	FITTING PLUG	(SUB FOR TH100434)
26	0137308	1	SEAL	(K) (SUB FOR TH105037)
27	CH10568	2	Packing	(SUB FOR TH102668)
