Открытый узел

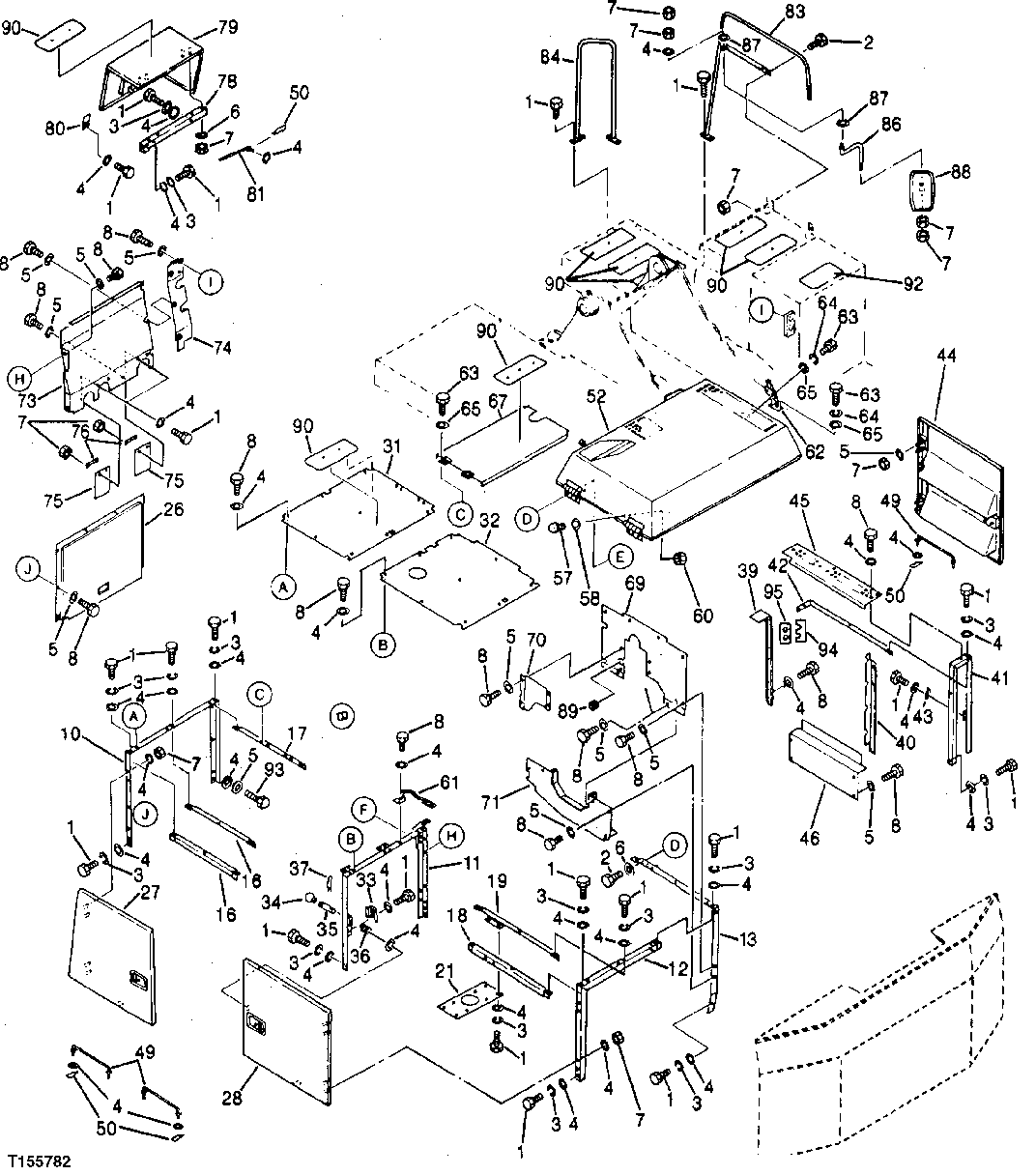

HOOD AND COVERS [02C03]

HOOD AND COVERS [02C03]

HOOD AND COVERS [02C03]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

HOOD AND COVERS [02C03]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7872	42	Cap Screw	M12 X 25
2	19M8011	8	Cap Screw	M12 X 30, (SUB FOR 19M7403)
3	12H301	1	Lock Washer	1/2", (SUB FOR TH100413)
4	24M7047	78	Washer	13 X 24 X 2.500 MM
5	24H1748	44	Washer	1/2" X 1-1/4" X 0.105"
6	4086891	8	Washer	(SUB FOR TH104166)
7	14M7275	1	Nut	M12
8	19M8017	65	Cap Screw	M12 X 20
10	7017272	1	SUPPORT	(SUB FOR TH105643) (FRAME)
11	7017273	1	SUPPORT	(SUB FOR TH105644) (FRAME)
12	7016504	1	SUPPORT	(SUB FOR TH104169)
13	7017229	1	BRACKET	(SUB FOR TH105645) (FRAME)
16	9726010	2	SUPPORT	(SUB FOR TH105646) (CHANNEL)
17	9726011	1	SUPPORT	(SUB FOR TH105647) (STRAP)
18	9724517	1	SUPPORT	(SUB FOR TH104173)
19	9724522	1	SUPPORT	(SUB FOR TH104174)
21	9724518	1	BRACKET	(SUB FOR TH104175)
26	8034537	1	COVER	(SUB FOR TH104176)
26	-	1	Part 19	(SUB AT214010) ( AT115741 NO LONGER AVAILABLE)
27	7017243	1	COVER	(SUB FOR TH104177) (SUB FOR TH105648) (USE TH101605 KEY WITH TH104177)
27	4361763	1	Lock	(SUB AT214010) (SUB FOR AT115741) ( AT115741 NO LONGER AVAILABLE)
28	7013137	1	COVER	(SUB FOR TH104178) (USE TH101605 KEY)
31	4192899	1	COVER	(SUB FOR TH105649) (COVER)
32	4184096	1	COVER	(SUB FOR TH104180)
33	4107780	1	STOP	(SUB FOR TH104181)
34	4143169	1	KNOB	(SUB FOR TH100268)
35	4172352	1	WELD STUD	(SUB FOR TH104182)
36	4172351	1	SPRING	(SUB FOR TH104183)
37	11M7087	1	Cotter Pin	4 X 40 MM, (SUB FOR TH100310) (SUB FOR 11M7021)
39	8035056	1	COVER	(SUB FOR TH104184)
40	8036113	1	COVER	(SUB FOR TH105641) (SUPPORT)
41	8034539	1	SUPPORT	(SUB FOR TH104186)
42	8034535	1	SUPPORT	(SUB FOR TH104187)
43	4184095	1	BRACKET	(SUB FOR TH104188)
44	7017141	1	COVER	(SUB FOR TH104189) (SUB FOR TH105642)
45	8034536	1	COVER	(SUB FOR TH104190)
46	8036357	1	COVER	(SUB FOR TH105650) (COVER)
49	9707254	3	ROD	(SUB FOR TH101245)
50	R50647	4	Spring Locking Pin	(SUB FOR TH101244)
