Открытый узел

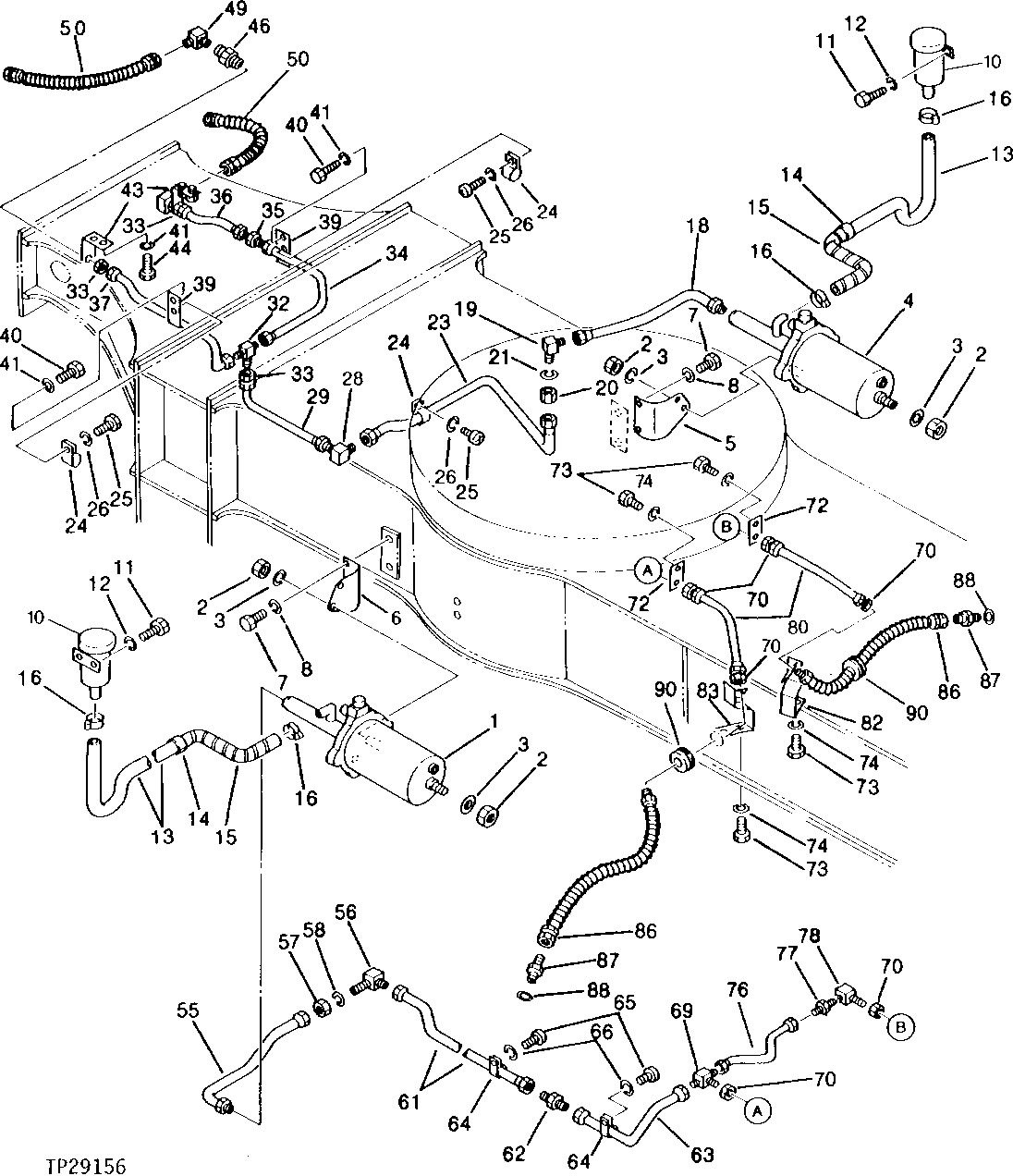

BRAKE SYSTEM HYDRAULICS [01H20]

BRAKE SYSTEM HYDRAULICS [01H20]

BRAKE SYSTEM HYDRAULICS [01H20]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

BRAKE SYSTEM HYDRAULICS [01H20]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4180463	1	CYLINDER	(SUB FOR TH104340) (SUB FOR TH104339)
2	14M7273	6	Nut	M8
3	12M7056	6	Lock Washer	8 MM, (SUB FOR TH100529) (SUB FOR 12M7065)
4	4180463	1	CYLINDER	(SUB FOR TH104339)
5	3034896	1	BRACKET	(SUB FOR TH104341)
6	3034895	1	BRACKET	(SUB FOR TH104342)
7	19M7402	4	Cap Screw	M10 X 25
8	12M7066	4	Lock Washer	10 MM, (SUB FOR TH100417)
10	4194439	2	HYDRAULIC RESERVOIR	(SUB FOR TH106932) (SUB TH110211) (SUB FOR TH104343)
10	4194439	2	HYDRAULIC RESERVOIR	(SUB FOR TH110211)
11	19M7923	4	Cap Screw	M6 X 12
12	12M7006	4	Lock Washer	6 MM, (SUB FOR TH100548)
13	4186628	2	HOSE	(SUB FOR TH104344)
14	4186731	2	GUARD	(SUB FOR TH104345)
15	E90991	2	Hose Guard	(SUB FOR TH104323, TH106022, 4133527 OR 4327293) (CUT TO 600MM LENGTH)
16	TY22464	4	Clamp	(SUB FOR TH100896 AND AT145649) (SUB FOR AR21836)
18	8035074	1	OIL LINE	(SUB FOR TH104346)
19	4179075	1	ELBOW FITTING	(SUB FOR TH104347)
20	14M7357	1	Nut	M12
21	12H301	1	Lock Washer	1/2", (SUB FOR TH100413)
23	8035059	1	OIL LINE	(SUB FOR TH104349)
24	4000853	3	CLAMP	(SUB FOR TH104350)
25	21M7288	3	Screw	M6 X 10, (SUB FOR TH100547)
26	12M7006	3	Lock Washer	6 MM, (SUB FOR TH100548)
28	4168709	1	ELBOW FITTING	(SUB FOR TH104351)
29	8032262	1	OIL LINE	(SUB FOR TH104352)
32	4164837	1	TEE FITTING	(SUB FOR TH104353)
33	14M7357	3	Nut	M12
34	8032261	1	OIL LINE	(SUB FOR TH104354)
35	4086602	1	ADAPTER FITTING	(SUB FOR TH104355)
36	8030265	1	OIL LINE	(SUB FOR TH104356)
37	8032263	1	OIL LINE	(SUB FOR TH104357)
39	4161533	2	STRAP	(SUB FOR TH104358)
40	19M7402	2	Cap Screw	M10 X 25
41	12M7066	6	Lock Washer	10 MM, (SUB FOR TH100417)
43	4167897	2	BRACKET	(SUB FOR TH104359)
44	19M7938	4	Cap Screw	M10 X 20
46	4162632	2	ADAPTER FITTING	(SUB FOR TH104360)
49	94-1401	2	Elbow Fitting	(SUB FOR TH101387)
50	4164446	2	HYDRAULIC HOSE - FABRICATE	(SUB FOR TH104362)
55	8034981	1	OIL LINE	(SUB FOR TH104363)
56	4179075	1	ELBOW FITTING	(SUB FOR TH104347)
57	14M7357	1	Nut	M12
58	12H301	1	Lock Washer	1/2", (SUB FOR TH100413)
61	8035057	1	OIL LINE	(SUB FOR TH104364)
62	4086602	1	ADAPTER FITTING	(SUB FOR TH104355)
63	8035058	1	OIL LINE	(SUB FOR TH104365)
64	4000853	2	CLAMP	(SUB FOR TH104350)
65	21M7288	2	Screw	M6 X 10, (SUB FOR TH100547)
66	12M7006	2	Lock Washer	6 MM, (SUB FOR TH100548)
69	4146320	1	TEE FITTING	(SUB FOR TH104366)
70	14M7357	6	Nut	M12
72	4152073	2	STRAP	(SUB FOR TH104367)
73	19M7402	6	Cap Screw	M10 X 25
74	12M7066	6	Lock Washer	10 MM, (SUB FOR TH100417)
76	8032258	1	OIL LINE	(SUB FOR TH104368)
77	4504808	1	ADAPTER FITTING	(SUB FOR TH104369)
78	4152075	1	ELBOW FITTING	(SUB FOR TH104370)
80	8028067	2	OIL LINE	(SUB FOR TH104371)
82	8035083	1	BRACKET	(SUB FOR TH105631)
83	8035082	1	BRACKET	(SUB FOR TH105632)
86	4186298	2	HYDRAULIC HOSE	(SUB FOR TH104374)
87	4125058	2	ADAPTER FITTING	(SUB FOR TH104375)
88	987857	2	O-RING	(SUB FOR TH104376)
90	4150026	2	GROMMET	(SUB FOR TH104377)
