Открытый узел

BOOM CYLINDER (RIGHT) [02H05]

BOOM CYLINDER (RIGHT) [02H05]

BOOM CYLINDER (RIGHT) [02H05]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

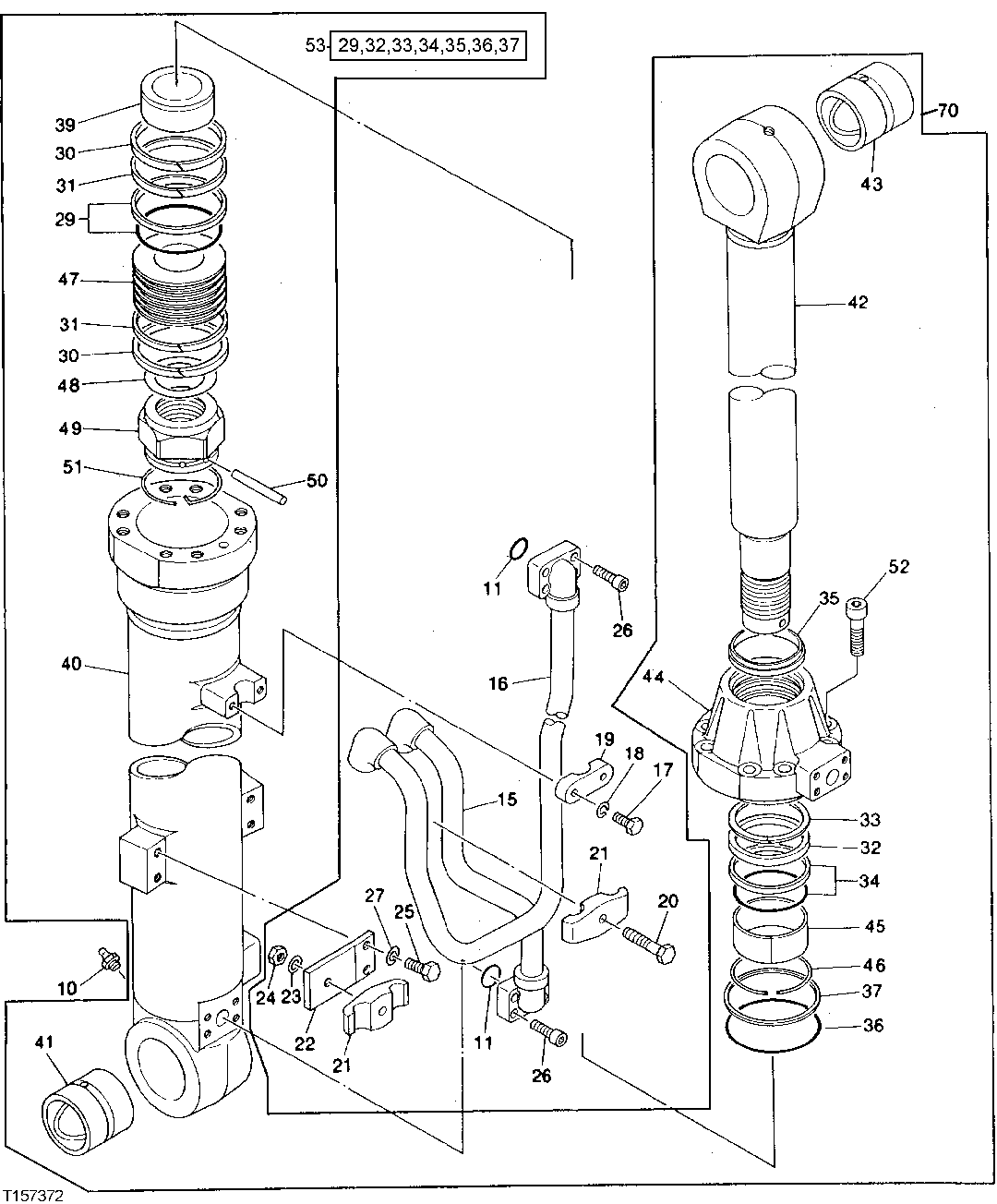

BOOM CYLINDER (RIGHT) [02H05]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
10	TH100074	1	Lubrication Fitting	-
11	AT264360	2	O-Ring	(SUB FOR TH104930, 4506430)
15	0261313	1	OIL LINE	(SUB FOR TH104915)
16	0261314	1	OIL LINE	(SUB FOR TH104916)
17	19M7658	2	Cap Screw	M10 X 50, (SUB FOR 19M7179)
18	12M7066	2	Lock Washer	10 MM, (SUB FOR TH100417)
19	0242610	1	CLAMP	(SUB FOR TH104918)
20	19M4789	1	Cap Screw	M14 X 80
21	0236915	2	Half Clamp	(SUB FOR TH102783)
22	0261307	1	PLATE	(SUB FOR TH104920)
23	24M7085	1	Washer	15 X 28 X 2.500 MM, (SUB FOR TH102785)
24	14M7169	1	Lock Nut	M14, (SUB FOR TH102786)
25	19M5827	2	Cap Screw	M14 X 30
26	19M8337	8	Screw	M10 X 30, (SUB FOR TH104921)
27	12H317	2	Lock Washer	9/16", (SUB FOR TH100656)
29	AT264355	1	Seal	(SUB FOR TH104922)
30	AT264356	2	Wear Ring	(SUB FOR 4S00158, TH104923)
31	0261309	2	PISTON RING	(SUB FOR TH104924)
32	AT264357	1	Seal	(SUB FOR TH104925)
33	AT264358	1	Back-Up Ring	(SUB FOR TH104926)
34	0174506	1	RING	(SUB FOR TH104927)
35	AT264276	1	Ring	(SUB FOR TH104928, AT176706)
36	AT264342	1	O-Ring	(SUB FOR TH100125)
37	AT264359	1	Back-Up Ring	(SUB FOR TH104929, 4S00175)
39	-	1	Part 25	(SUB FOR TH104931) ( 0261311 NO LONGER AVAILABLE FOR SERVICE)
40	0261301	1	HYDRAULIC CYLINDER BARREL	(SUB FOR TH104902)
41	3051399	1	Bushing	(SUB FOR TH104903) (SUB FOR AT154116)
42	0261302	1	ROD	(SUB FOR TH104904)
43	0140808	1	Bushing	(SUB FOR TH104905)
44	0261312	1	CYLINDER HEAD	(SUB FOR TH106943)
45	0242604	1	WEAR RING	(SUB FOR TH104907)
46	4004663	1	SNAP RING	(SUB FOR TH104908) (SUB FOR AT132690)
47	0261304	1	PISTON	(SUB FOR TH104909)
48	0242607	1	SHIM KIT	(SUB FOR TH104910)
49	0254604	1	NUT	(SUB FOR TH104911)
50	0223710	1	PIN	(SUB FOR TH104912)
51	0223711	1	SNAP RING	(SUB FOR TH104913)
52	19M8525	8	Screw	M20 X 60
53	4175319	1	SEAL KIT	(ALSO ORDER (2) 4S00158 AND (2) TH104924) (SUB FOR TH104964)
70	4193203	1	HYDRAULIC CYLINDER	(SUB FOR TH105582, AT264209)
