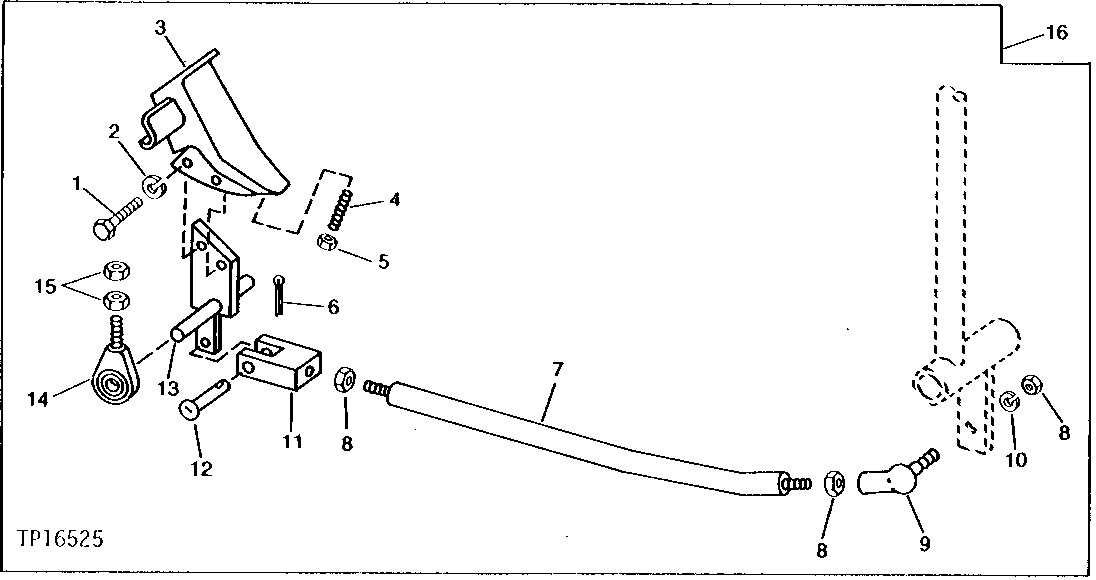

AUXILIARY VALVE FOOT CONTROL KIT [02E20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7662	2	Cap Screw	M10 X 30
2	12M7066	2	Lock Washer	10 MM, (SUB FOR TH100417)
3	2019420	1	PEDAL	(SUB FOR TH101226)
4	4172075	1	STUD	(SUB FOR TH103786)
5	14M7274	1	Nut	M10
6	11M7087	1	Cotter Pin	4 X 40 MM, (SUB FOR TH100310) (SUB FOR 11M7021)
7	-	1	Part 7	(CONTROL ROD) (SUB TH105675)
8	M501210	3	NUT	(SUB FOR TH100312)
9	4056020	1	BALL JOINT	(SUB FOR TH100311)
10	12H301	1	Lock Washer	1/2", (SUB FOR TH100413)
11	-	1	Part 11	(SUB TH105675) (YOKE)
12	45M7084	1	Pin Fastener	12 X 35 MM, (SUB FOR TH100309)
13	-	1	Part 13	(BRACKET) (SUB TH105675)
14	4086698	2	TIE ROD END	(SUB FOR TH103837)
15	14M7276	4	Nut	M16, (SUB FOR TH101725)
16	TH105675	1	KIT	-

AUXILIARY VALVE FOOT CONTROL KIT [02E20]

Нет текстового описания
