Открытый узел

ASSIST VALVE [02H19]

ASSIST VALVE [02H19]

ASSIST VALVE [02H19]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

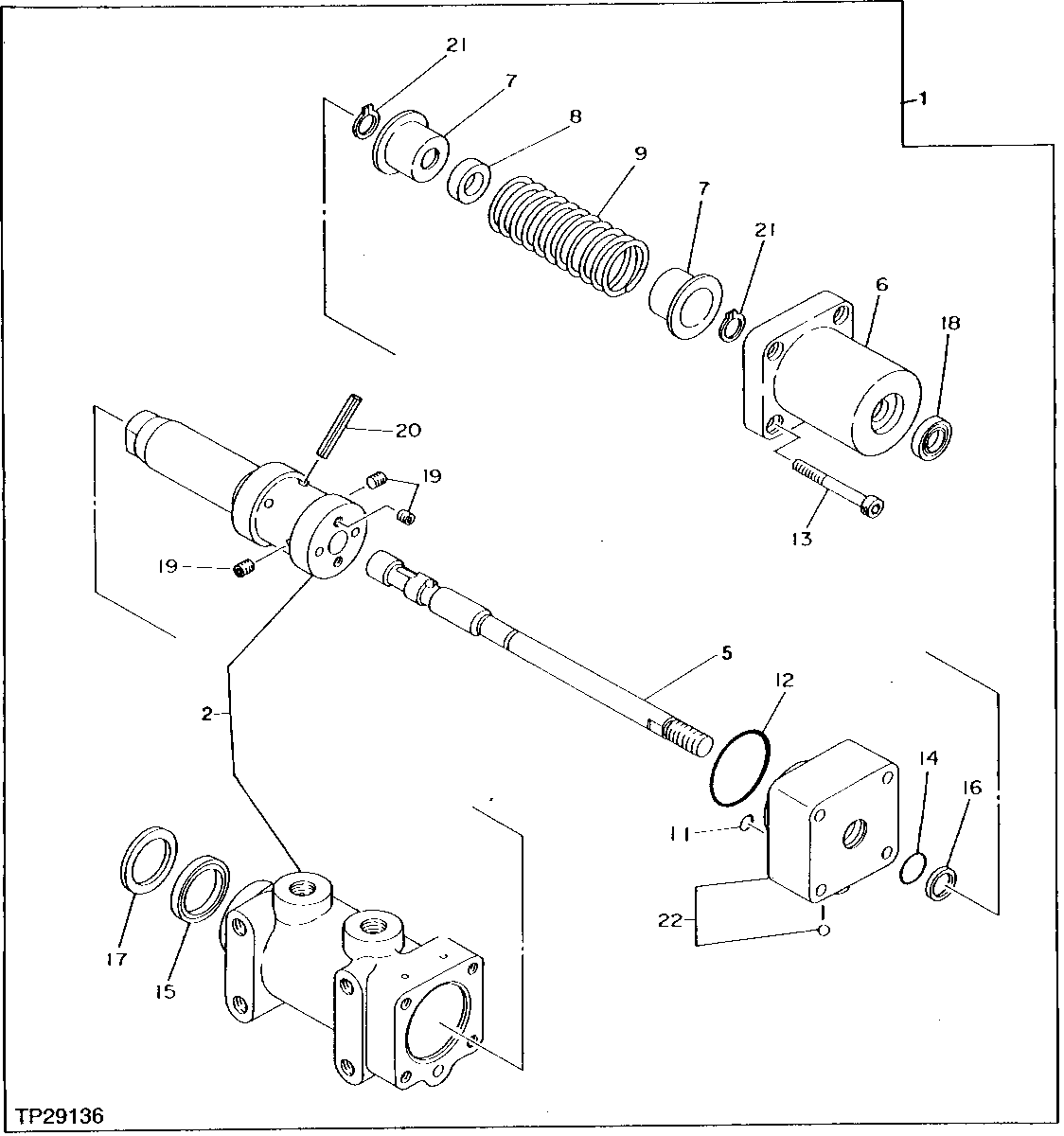

ASSIST VALVE [02H19]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	( TH102025 NO LONGER AVAILABLE - SUB COMPONENTS)
2	0208701	1	HOUSING	(SUB FOR TH102699)
5	0208702	1	VALVE SPOOL	(SUB FOR TH102700)
6	0208703	1	COVER	(SUB FOR TH102701)
7	0208704	2	HOLDER	(SUB FOR TH102702)
8	0208705	1	STOP	(SUB FOR TH102703)
9	0208706	1	COMPRESSION SPRING	(SUB FOR TH102704)
11	CH10567	1	Packing	(SUB FOR TH102705)
12	957474	1	O-Ring	(SUB FOR TH100856) (SUB FOR TH102706)
13	19M8541	4	Screw	M6 X 50, (SUB FOR TH102707)
14	0208708	1	SEAL	(SUB FOR TH102708)
15	0208709	1	PACKING	(SUB FOR TH102709)
16	0208710	1	SCRAPER RING	(SUB FOR TH102710)
17	0208711	1	SCRAPER RING	(SUB FOR TH102711)
18	0208712	1	SEAL	(SUB FOR TH102712)
19	22M7111	4	Set Screw	M6 X 6, (SUB FOR TH102713)
20	34M7141	1	Spring Pin	5 X 30 MM, (SUB FOR TH102714) (SUB FOR 34M7033)
21	40M7202	2	Snap Ring	(SUB FOR TH102715) (SUB FOR 40M1819)
22	0208716	1	HOLDER	(SUB FOR TH102716)
