Открытый узел

RIGHT CONTROL BOX

RIGHT CONTROL BOX

RIGHT CONTROL BOX

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

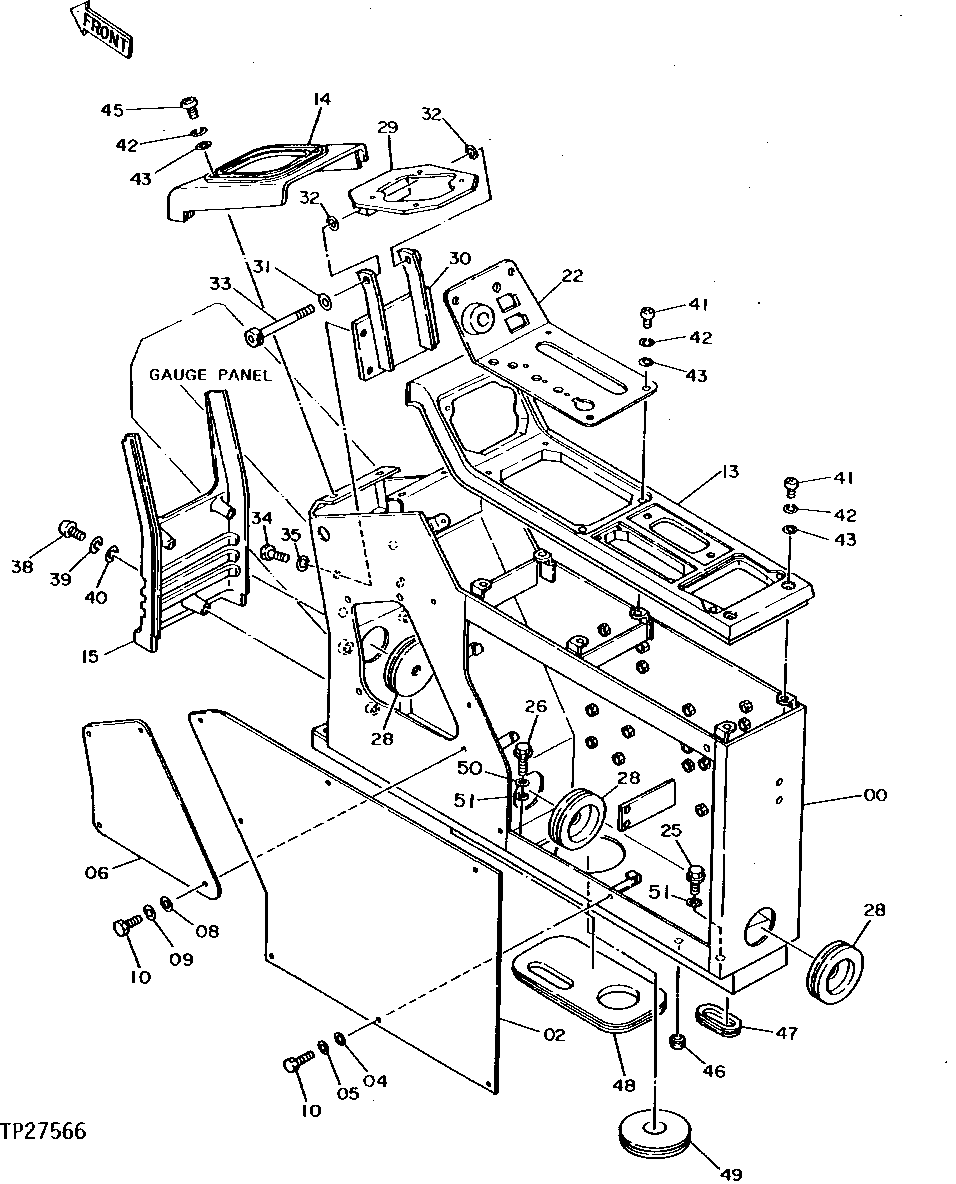

RIGHT CONTROL BOX

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8039031	1	Stand	(SUB FOR TH108484)
2	3037903	1	COVER	(SUB FOR TH108485)
4	24M7250	7	Washer	6.400 X 17 X 3 mm
5	12M7006	7	Lock Washer	6 mm
6	4191972	1	COVER	(SUB FOR TH108486)
8	24M7054	4	Washer	6.400 X 12 X 1.600 mm
9	12M7006	4	Lock Washer	6 mm
10	J900614	11	Bolt	(SUB FOR TH104056)
13	5002033	1	PANEL	(SUB FOR TH108487)
14	1010966	1	COVER	(SUB FOR TH108488)
15	1010899	1	COVER	(SUB FOR TH108489)
22	7044989	1	PANEL	(SUB FOR 3055215)
25	19M8499	5	Cap Screw	M10 X 60
26	19M8499	1	Cap Screw	M10 X 60
28	4161992	3	GROMMET	(SUB FOR TH108491)
29	8038104	1	BRACKET	(SUB FOR TH108492 ) (SUB FOR TH108509)
30	8038102	1	BRACKET	(SUB FOR TH108493)
31	24M7047	1	Washer	13 X 24 X 2.500 mm
32	4191947	2	SHIM	(SUB FOR TH108494)
33	19M8442	1	Screw	M12 X 100
34	19M7938	4	Cap Screw	M10 X 20
35	12M7066	4	Lock Washer	10 mm
38	21M7405	3	Screw	M6 X 40
39	12M7006	3	Lock Washer	6 mm
40	24M7054	3	Washer	6.400 X 12 X 1.600 mm
41	21M7246	8	Screw	M6 X 16
42	12M7006	12	Lock Washer	6 mm
43	24M7054	12	Washer	6.400 X 12 X 1.600 mm
45	21M7206	4	Screw	M6 X 20
46	487081	1	GROMMET	(SUB FOR TH108081)
47	4205083	1	GROMMET	(SUB FOR TH108495)
48	4200658	1	GROMMET	(SUB FOR TH108496)
49	4209573	1	Grommet	(SUB FOR TH108497)
50	24M7028	1	Washer	10.500 X 20 X 2 mm
51	12M7066	6	Lock Washer	10 mm
