PROPEL HYDRAULIC HOSES AND LINES ( - 002294)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4189601	4	Adapter Fitting	(SUB FOR AT107394)
7	T76938	4	O-Ring	23.520 X 1.778 mm (0.926" X 0.070"), (SUB FOR TH108326)
11	4285723	2	Clamp	(SUB FOR TH109071 OR 4189859)
12	19M7361	2	Cap Screw	M12 X 50
13	4190124	2	Clamp	(SUB FOR TH108727)
14	19M7493	2	Cap Screw	M12 X 40
14	12H301	2	Lock Washer	1/2"
20	4200466	2	Adapter Fitting	(SUB FOR TH108320)
21	4200466	1	Adapter Fitting	(SUB FOR TH108320)
22	4157562	2	Elbow Fitting	(SUB FOR TH109540)
23	A853166	2	Adapter Fitting	(SUB FOR AT107392 OR 4189619)
24	8041053	1	Line	(SUB FOR AT127082)
25	8041809	1	Line	(SUB FOR AT127092)
26	8041810	1	Line	(SUB FOR AT127093)
27	8041812	1	Line	(SUB FOR AT127095)
28	8041811	1	Line	(SUB FOR AT127094)
29	T77858	8	O-Ring	18.771 X 1.778 mm (0.739" X 0.070"), (SUB FOR TH108349)
31	AT126445	2	Hydraulic Hose	30.1752" X 460 mm (18") X 30.1752"
32	AT126758	2	Hydraulic Hose	30.1752" X 550 mm (21-3/4") X 30.1752"
1A	AT318035	1	O-Ring	(SUB FOR 4506424, TH100055)
20A	CH11570	1	O-Ring	13.800 X 2.400 mm (0.543" X 3/32")
21A	CH11570	1	O-Ring	13.800 X 2.400 mm (0.543" X 3/32")
22A	AT318035	1	O-Ring	(SUB FOR 4506424, TH100055)
23A	AT318035	1	O-Ring	(SUB FOR 4506424, TH100055)

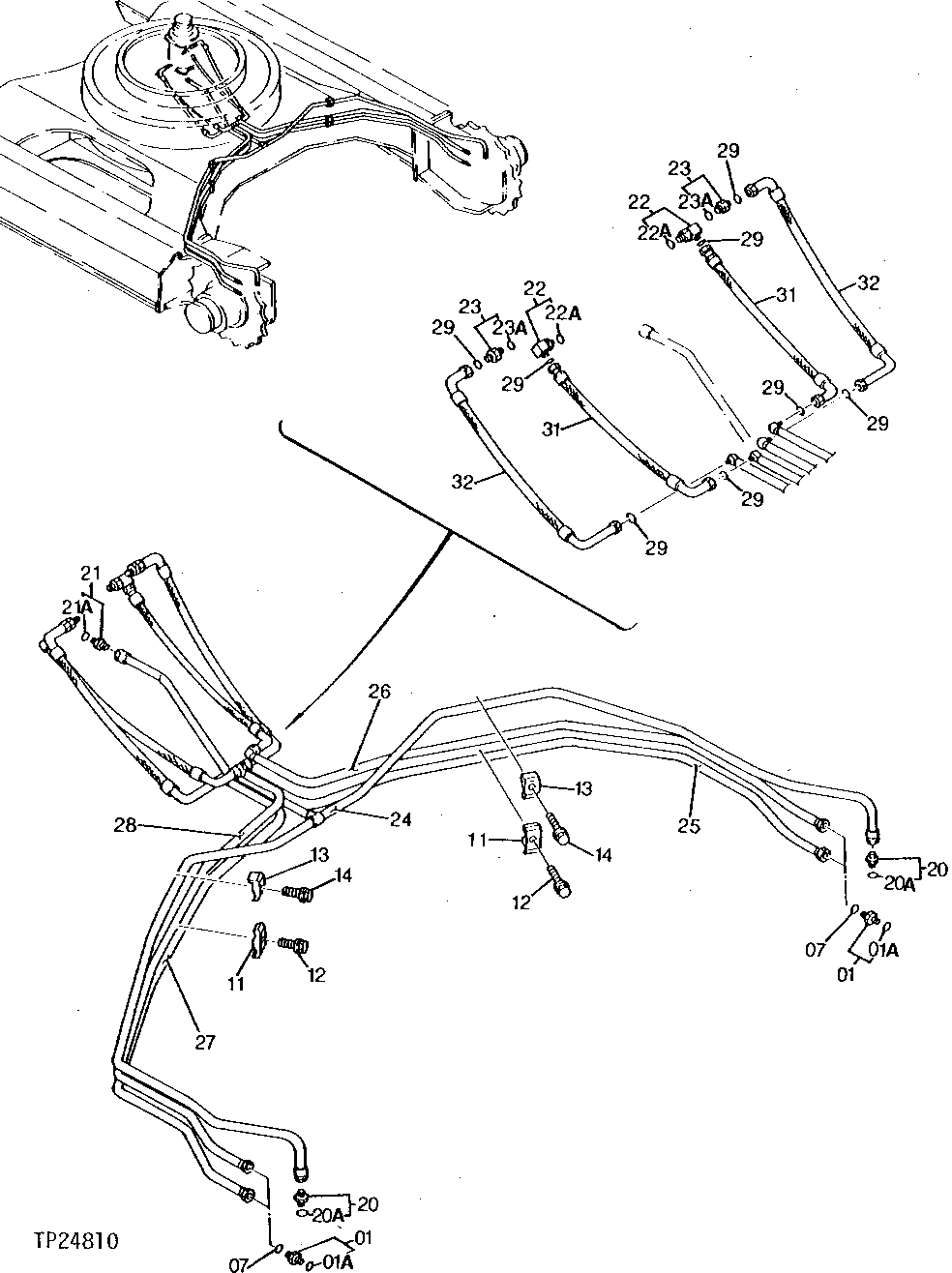

PROPEL HYDRAULIC HOSES AND LINES ( - 002294)
