Открытый узел

Cab Floor and Cab Mounts

Cab Floor and Cab Mounts

Cab Floor and Cab Mounts

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

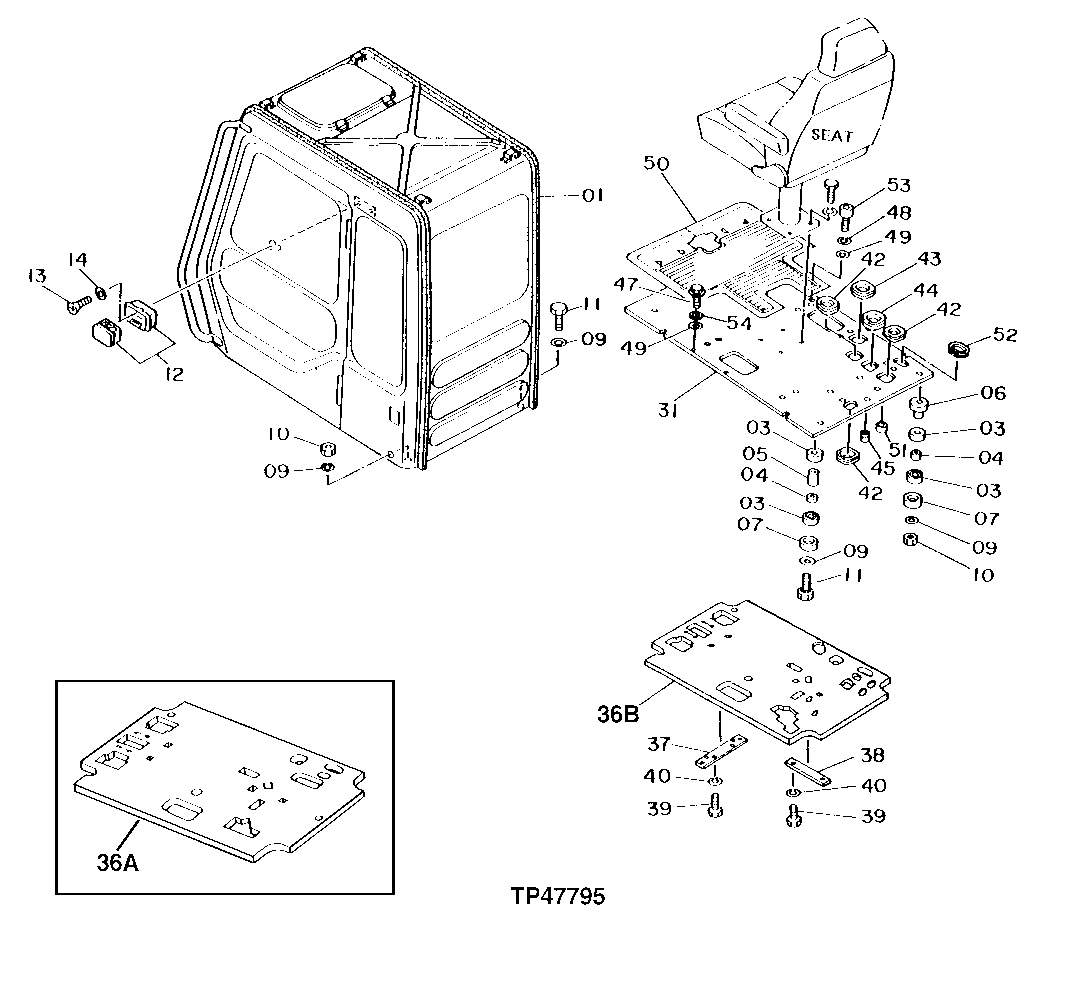

Cab Floor and Cab Mounts

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(4196647J NLA), (FOR LISTING OF CAB COMPONENTS, SEE FOLLOWING PAGES)
3	4200084	8	Isolator	(SUB FOR TH108603)
4	4200085	4	Isolator	(SUB FOR TH108604)
5	4200086	3	Spacer	(SUB FOR TH108605)
6	9727615	1	STOP	(SUB FOR TH108606)
7	4185675	4	Stop	(SUB FOR TH108607)
9	4114405	8	Washer	(SUB FOR TH101105)
10	14M7328	4	Lock Nut	M16
11	4203189	4	Bolt	(SUB FOR TH108608)
12	4298985	1	Ashtray	(SUB FOR TH101096)
13	21M7278	2	Screw	M5 X 10
14	24M7027	2	Washer	5.300 X 10 X 1 mm
31	6008582	1	PLATE	(SUB FOR TH108609)
37	4205043	1	PLATE	(SUB FOR TH108611)
38	4204646	1	PLATE	(SUB FOR TH108612)
39	19M7938	4	Cap Screw	M10 X 20
40	12M7066	4	Lock Washer	10 mm
42	4205080	3	Grommet	(SUB FOR TH108613)
43	4205081	1	Grommet	(SUB FOR TH108614)
44	4205082	1	Grommet	(SUB FOR TH108615)
45	4205084	1	Grommet	(SUB FOR TH108616)
47	19M7662	2	Cap Screw	M10 X 30
48	12M7066	2	Lock Washer	10 mm
49	4114402	4	Washer	(SUB FOR TH102181)
50	1011413	1	Mat	(SUB FOR TH108617)
51	4209572	1	GROMMET	(SUB FOR TH108618)
52	4209956	1	BUSHING	(SUB FOR TH108619)
53	19M8337	2	Screw	M10 X 30, (SUB FOR TH111012 OR TH111350)
54	12M7066	2	Lock Washer	10 mm
36A	2038488	1	PAD	(SUB FOR TH108610)(USE IF AVAILABLE) (IF TH108610 NOT AVAILABLE, SUB AT174792)
36B	2038488	1	PAD	(SUB FOR AT174792)
