BOTTOM COVERS AND SERVICE DOOR

BOTTOM COVERS AND SERVICE DOOR

BOTTOM COVERS AND SERVICE DOOR

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

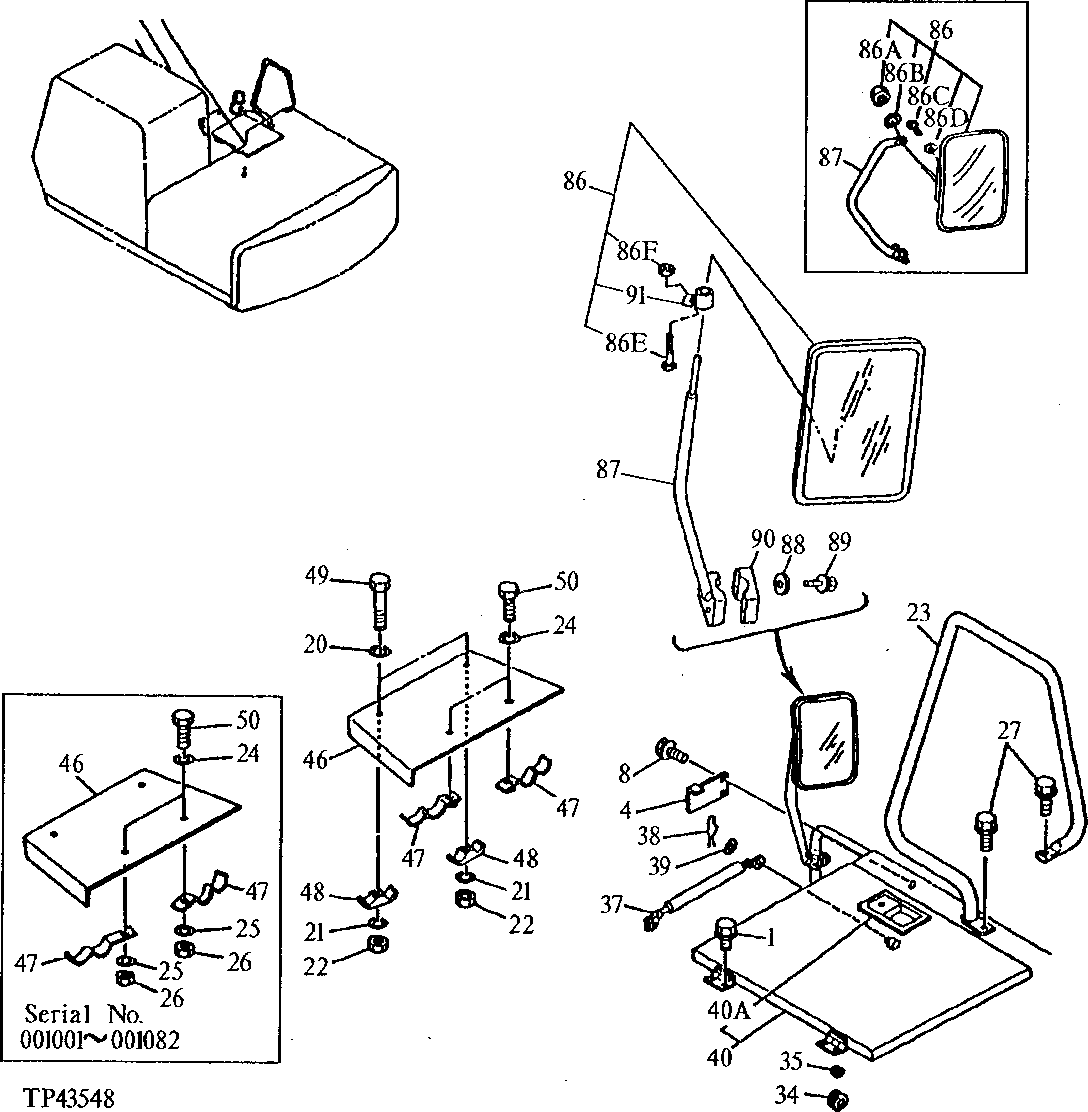

BOTTOM COVERS AND SERVICE DOOR

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7938	4	Cap Screw	M10 X 20
4	4187846	1	BRACKET	(SUB FOR TH108777)
8	19M7881	2	Screw	M8 X 20
20	24M7047	2	Washer	13 X 24 X 2.500 mm
21	12H301	2	Lock Washer	1/2"
22	14M7275	2	Nut	M12
23	8039790	1	SUPPORT	(SUB FOR TH109685)
24	24M7047	2	Washer	13 X 24 X 2.500 mm
24	24H1748	2	Washer	1/2" X 1-1/4" X 0.105"
25	12H301	2	Lock Washer	1/2"
26	14M7275	2	Nut	M12
27	19M7872	2	Cap Screw	M12 X 25
34	4146559	1	Grommet	(SUB FOR TH108788)
35	P45476	1	Grommet	(SUB FOR TH108789 OR 94-2804)
37	4196560	1	Gas Operated Cylinder	(SUB FOR TH108776)
38	H132922	2	Cotter Pin	-
39	24M7055	2	Washer	8.400 X 16 X 1.600 mm
40	7017630	1	COVER	(SUB FOR AT126955, TH108775)
46	8044924	1	Cover	(SUB FOR AT128173)
47	9733599	2	Clamp	(SUB FOR AT128314)
47	9733599	2	Clamp	(SUB FOR AT126853 ) (SUB FOR AT128314)
48	4053596	2	CLAMP	(SUB FOR TH100948)
49	19M7753	2	Cap Screw	M12 X 70
50	19M7496	2	Cap Screw	M12 X 45, (SUB FOR AT122612)
86	4318135	1	Rear View Mirror	(RIGHT SIDE), (SUB FOR AT103919, THIS APPLICATION ) (SUB FOR AT121241)
86	4420724	1	Rear View Mirror	(SUB FOR AT185207)
86	-	1	Part 33	( TH104119 NO LONGER AVAILABLE) (SUB AT185207 MIRROR AND AT186649 ARM)
87	8055911	1	Bracket	(SUB FOR AT162206)
87	-	1	Part 35	( 8019989 NOT AVAILABLE, SUB 4420724 AND 8056640)
88	12M7056	2	Lock Washer	8 mm, (SUB FOR 12M7065)
89	19M7922	2	Cap Screw	M8 X 40
90	4113705	1	Clamp	(SUB FOR AT128469)
91	-	1	Part 40	(NOT AVAILABLE FOR SERVICE)
40A	4361763	1	Lock	(SUB FOR AT115741 ) (SUB FOR AT214010)
86A	14M7273	1	Nut	M8
86B	12M7056	1	Lock Washer	8 mm, (SUB FOR 12M7065)
86C	21M7250	3	Screw	M4 X 12
86D	12H315	3	Lock Washer	0.164", (SUB FOR 12M7063)
86E	03M7193	1	Bolt	M10 X 35
86F	14M7400	1	Lock Nut	M10
