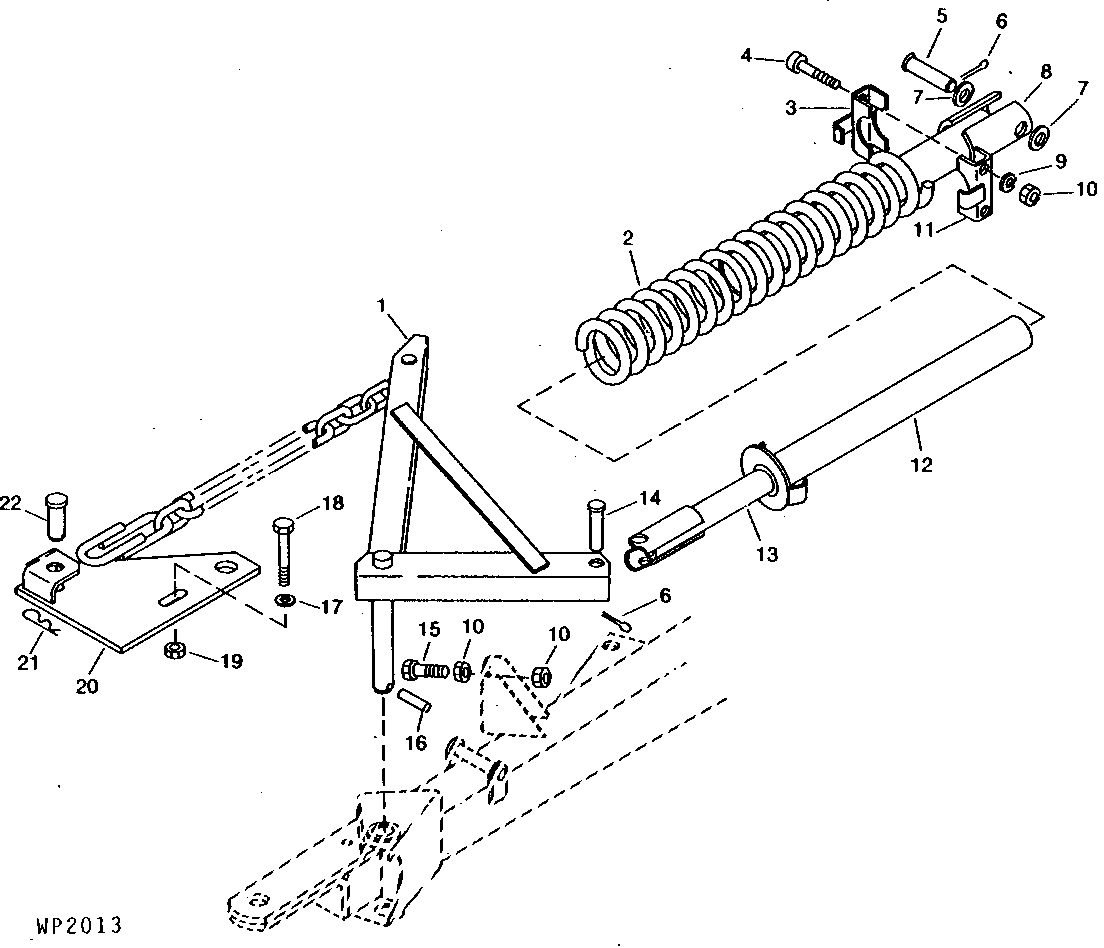

STABILIZER ASSEMBLY (36 FT (10.9M) WINDROWER) [A07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AW26483	1	ARM	-
2	W30361	1	SPRING	-
3	AW26488	1	CLAMP	(CLIP EXTENDS 30MM PAST CLAMP SIDE)
4	19H3544	2	Cap Screw	1/2" X 4-1/2" (HS, SAE 8)
5	W36152	1	PIN FASTENER	3/4 X 3-1/4
6	11M7087	2	Cotter Pin	4 X 40 MM
7	W35577	2	WASHER	13/16 X 1-15/32 (HARDENED)
8	AW26485	1	STRUCTURAL TUBING	(OUTER)
9	12H301	2	Lock Washer	1/2"
10	14H1040	4	Nut	1/2"
11	AW26489	1	CLAMP	(CLIP EXTENDS 20MM PAST CLAMP SIDE)
12	AW26486	1	STRUCTURAL TUBING	-
13	AW26487	1	STRUCTURAL TUBING	(INNER)
14	W36304	1	PIN FASTENER	3/4 X 2-3/4
15	19H2965	1	CAP SCREW	1/2" X 3-1/2"
16	34H355	1	Spring Pin	3/8" X 2"
17	24H1373	1	Washer	21/32" X 1-9/16" X 0.180"
18	19H3022	1	Cap Screw	5/8" X 4"
19	K40015	1	Lock Nut	5/8"
20	AW26484	1	PLATE	-
21	28316	1	Spring Locking Pin	-
22	W39840	1	PIN FASTENER	1 X 2-1/8

STABILIZER ASSEMBLY (36 FT (10.9M) WINDROWER) [A07]

Нет текстового описания
