Открытый узел

RIGHT-HAND REEL SUPPORT [C10]

RIGHT-HAND REEL SUPPORT [C10]

RIGHT-HAND REEL SUPPORT [C10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

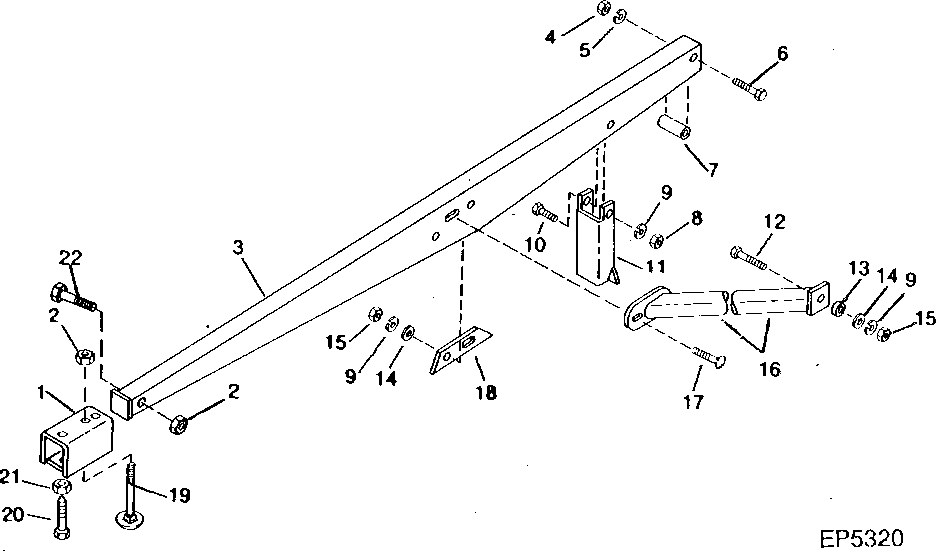

RIGHT-HAND REEL SUPPORT [C10]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ES10806	1	SUPPORT	(SUB FOR AW24806 OR ES10649)
2	K40003	2	Lock Nut	3/8"
3	ES10798	1	ARM	(SUB FOR AW24805)
4	14H774	1	Nut	3/8"
5	12H294	1	Lock Washer	5/8"
6	19H2233	1	CAP SCREW	5/8" X 3-1/2"
7	W36186	1	BUSHING	-
8	K40014	1	Lock Nut	1/2"
9	12H301	4	Lock Washer	1/2"
10	19H1781	1	CAP SCREW	1/2" X 3-1/2"
11	W36296	1	CHANNEL	-
12	19H1815	1	Cap Screw	1/2" X 1-1/4"
13	W36188	1	SPACER	-
14	24H1341	3	Washer	17/32" X 15/16" X 0.060"
15	14H1040	3	Nut	1/2"
16	AW24807	1	BRACE	-
17	03H1731	2	Bolt	-
18	W36187	1	PLATE	-
19	03H1809	1	Bolt	3/8" X 4"
20	ES10805	1	BOLT	(SUB FOR W35911)
21	14H821	1	Nut	5/8"
22	19H1944	1	Cap Screw	3/8" X 2-3/4"
