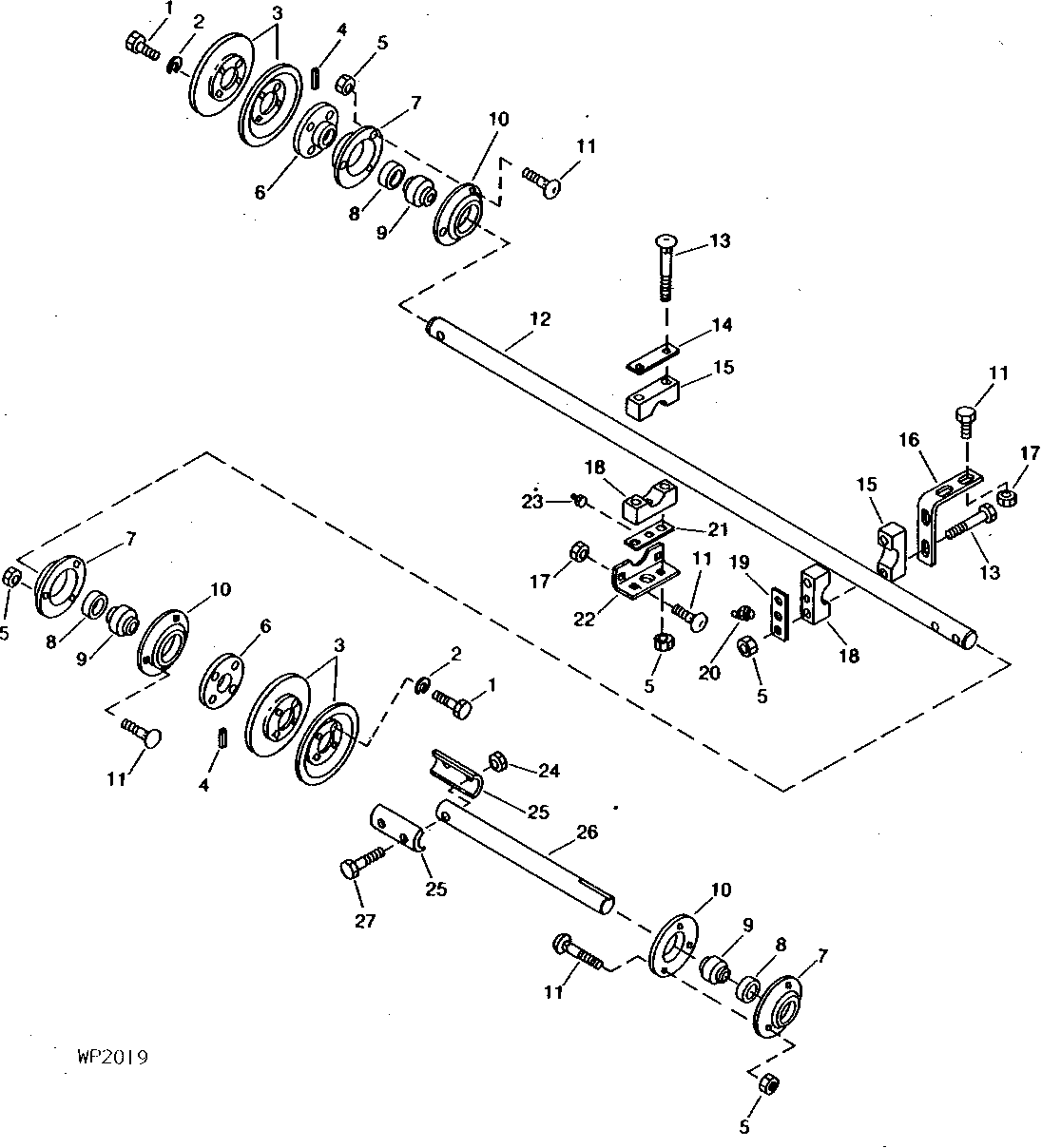

DRAPER DRIVE SHAFT (36' (10.9M) WINDROWER) [B17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1905	8	Cap Screw	5/16" X 1"
2	12H303	8	Lock Washer	5/16"
3	W30386	4	FLANGE	-
4	34H331	2	Spring Pin	5/16" X 1-1/2"
5	N10213	17	Lock Nut	5/16"
6	W36113	2	HUB	-
7	AN50686	3	Pressed Flanged Housing	(INCLUDES GREASE FITTING)
8	JD8554	3	Eccentric Locking Collar	-
9	JD9273	3	Ball Bearing	-
10	H76654	3	Pressed Flanged Housing	-
11	03H1540	15	Bolt	5/16" X 3/4"
12	W36458	1	DRIVE SHAFT	-
13	03H1506	6	Bolt	5/16" X 3"
14	W36461	1	TIE BAR	-
15	W36463	3	CHOCK BLOCK	(NO GREASE HOLE)
16	W36459	2	PLATE	-
17	N10213	6	Lock Nut	5/16"
18	W36462	3	CHOCK BLOCK	(WITH GREASE HOLE)
19	AW26319	2	BEARING CAP	(INCLUDES GREASE FITTING)
20	JD7806	2	Lubrication Fitting	90°
21	AW26318	1	BEARING CAP	(INCLUDES GREASE FITTING)
22	W36460	1	BRACKET	-
23	JD7803	1	Lubrication Fitting	STRAIGHT
24	K40003	2	Lock Nut	3/8"
25	W36114	2	LINK	-
26	W36464	1	SHAFT	-
27	19H1801	2	CAP SCREW	3/8" X 2"

DRAPER DRIVE SHAFT (36' (10.9M) WINDROWER) [B17]
