Открытый узел

DRAPER DRIVE ROLLER [B21]

DRAPER DRIVE ROLLER [B21]

DRAPER DRIVE ROLLER [B21]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

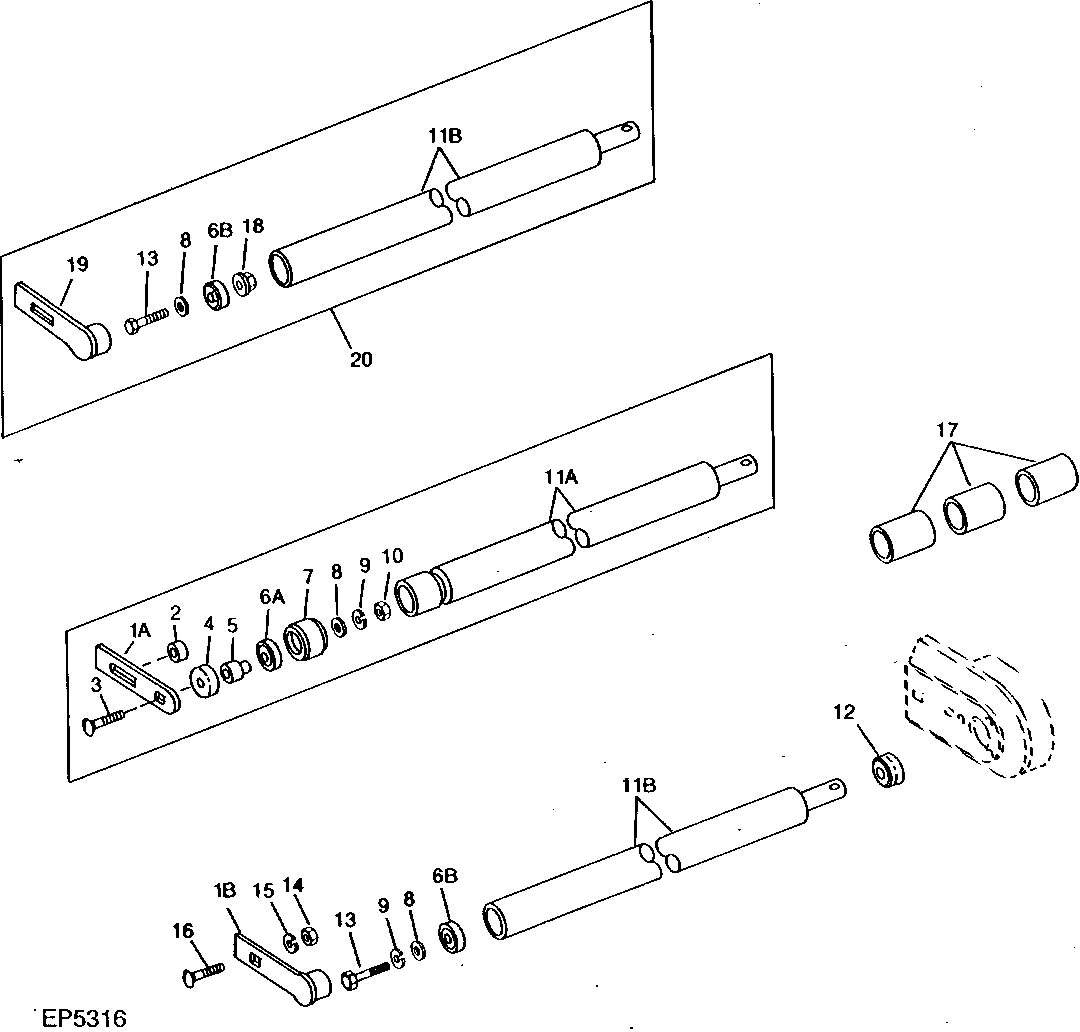

DRAPER DRIVE ROLLER [B21]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	W35901	2	SPACER	(B)
3	03H1512	2	Bolt	(B) 3/8" X 2-1/2"
4	W35897	2	DUST SHIELD	(B)
5	W35898	2	PIN	(B)
7	W35899	2	RETAINER	(B)
8	24H1309	2	Washer	13/32" X 1-1/16" X 0.120"
9	12H304	2	Lock Washer	3/8"
10	14H1076	2	Nut	(B) 3/8"
12	W35900	2	DUST SHIELD	-
13	19H1731	2	Cap Screw	(B) (C) 3/8" X 1"
13	19H1731	2	Cap Screw	(A) 3/8" X 1"
14	K40003	2	Lock Nut	3/8"
15	24M7028	2	Washer	10.500 X 20 X 2 MM
16	03H1500	2	Bolt	3/8" X 1"
17	W30526	1	SLEEVE	(KIT CONSISTS OF 3-6" RUBBER SLEEVES USED TO PREVENT DRAPER FROM SLIPPING. SIX REQUIRED PER ROLLER)
18	E50102	2	Lock Nut	(B) 3/8", (SUB FOR E59406)
19	AW25015	2	BAR	(B) (USE WITH AW25014)
20	AW25014	2	KIT	(B)
1A	W35896	2	PLATE	(B)
1B	AW24949	2	BAR	(A)
1B	AW24949	2	BAR	(B) (C)
6A	JD7142	2	Ball Bearing	(B)
6B	AW24951	2	BALL BEARING	(A)
6B	AW24951	2	BALL BEARING	(B) (C)
11A	AW25014	2	KIT	(B) (SUB FOR AW24771)
11B	AW24948	2	ROLLER	(A)
11B	AW24948	2	ROLLER	(B) (C)
