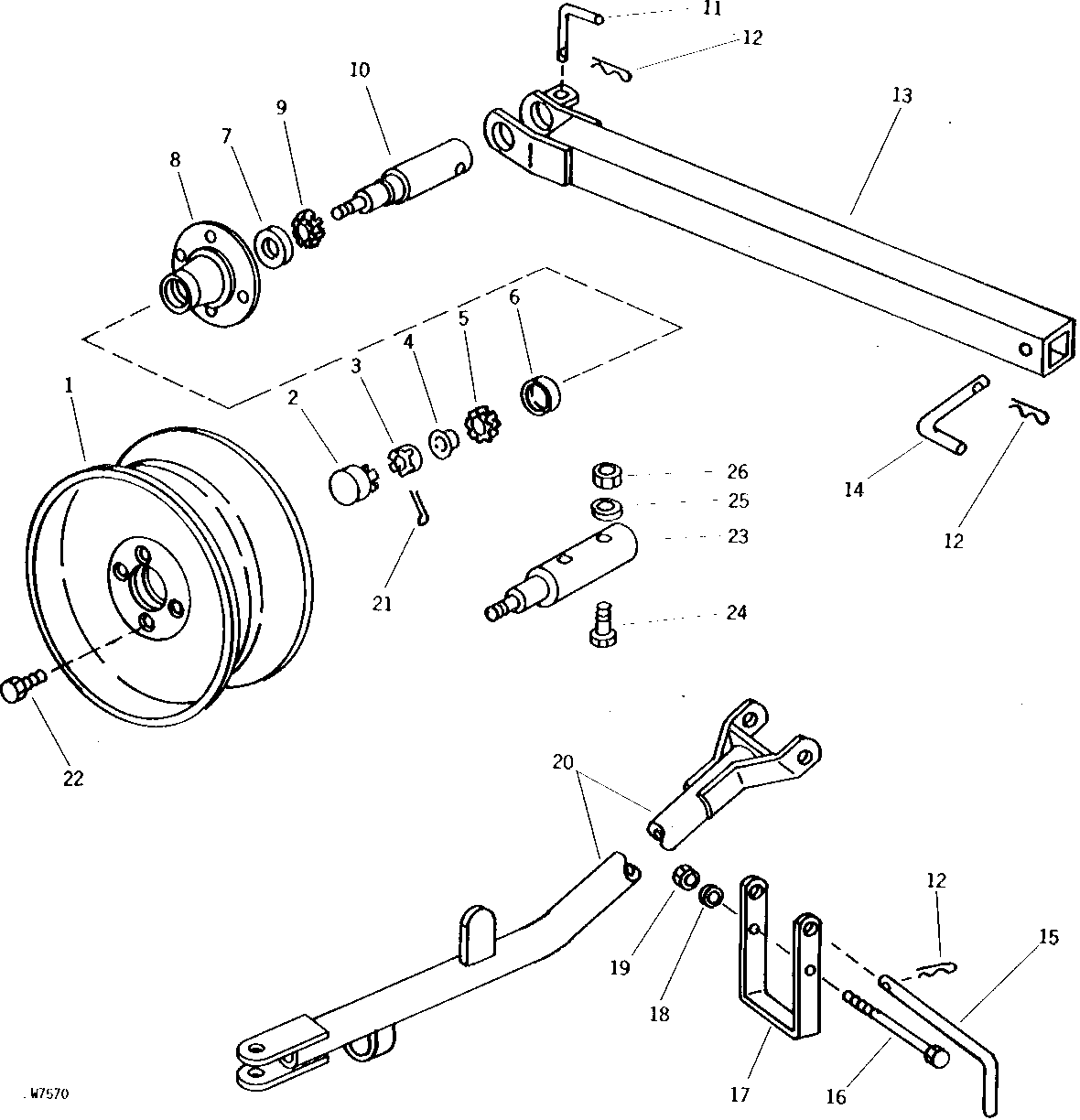

TRANSPORT HITCH, WHEELS AND SPINDLES [A10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AW22453	3	WHEEL	(CONSISTS OF KEYS 1,2,8,21 AND 22) (SUB FOR W30577) (25 FT. (7.6M))
1	W31644	3	RIM	25 FT. (7.6M)
1	JD1384	3	Wheel	18 FT. (5.5M), 21 FT. (6.4M)
2	W30535	1	CAP	-
2	W31645	1	CAP	(USED WITH AW21413)
3	14H902	1	Nut	3/4", SLOTTED
4	24H1161	1	Washer	13/16" X 1-15/32" X 0.134"
5	JD8188	1	Bearing Cone	-
6	JD8226	1	Bearing Cup	-
7	JD8225	1	Bearing Cup	-
8	AW20740	3	HUB	-
8	AW21413	3	HUB	25 FT. (7.6M) ONLY
9	JD8903	1	BEARING CONE	INCLUDES DUST SEAL
10	W30499	2	SPINDLE	R.H.
11	W30508	1	PIN FASTENER	-
12	28316	3	Spring Locking Pin	-
13	AW20738	1	TUBE	-
14	W30509	1	PIN FASTENER	-
15	W30507	1	PIN FASTENER	-
16	19H2044	1	Cap Screw	5/16" X 4"
17	W30506	1	CLAMP	-
18	12H303	1	Lock Washer	5/16"
19	14H785	1	Nut	5/16"
20	AW20739	1	HITCH	18 FT. (5.5M), 21 FT. (6.4M)
20	AW20859	1	HITCH	25 FT. (7.6M)
21	11M7087	1	Cotter Pin	4 X 40 MM
22	JD22	4	Wheel Bolt	(ON JD1384 AND W30577, 5 USED ON W31644)
23	W30385	1	SPINDLE	L.H.
24	19H1820	2	Cap Screw	1/2" X 3"
25	24H1227	2	Washer	17/32" X 13/16" X 0.060"
26	14H1040	2	Nut	1/2"

TRANSPORT HITCH, WHEELS AND SPINDLES [A10]
