Открытый узел

MAIN FRAME [A08]

MAIN FRAME [A08]

MAIN FRAME [A08]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

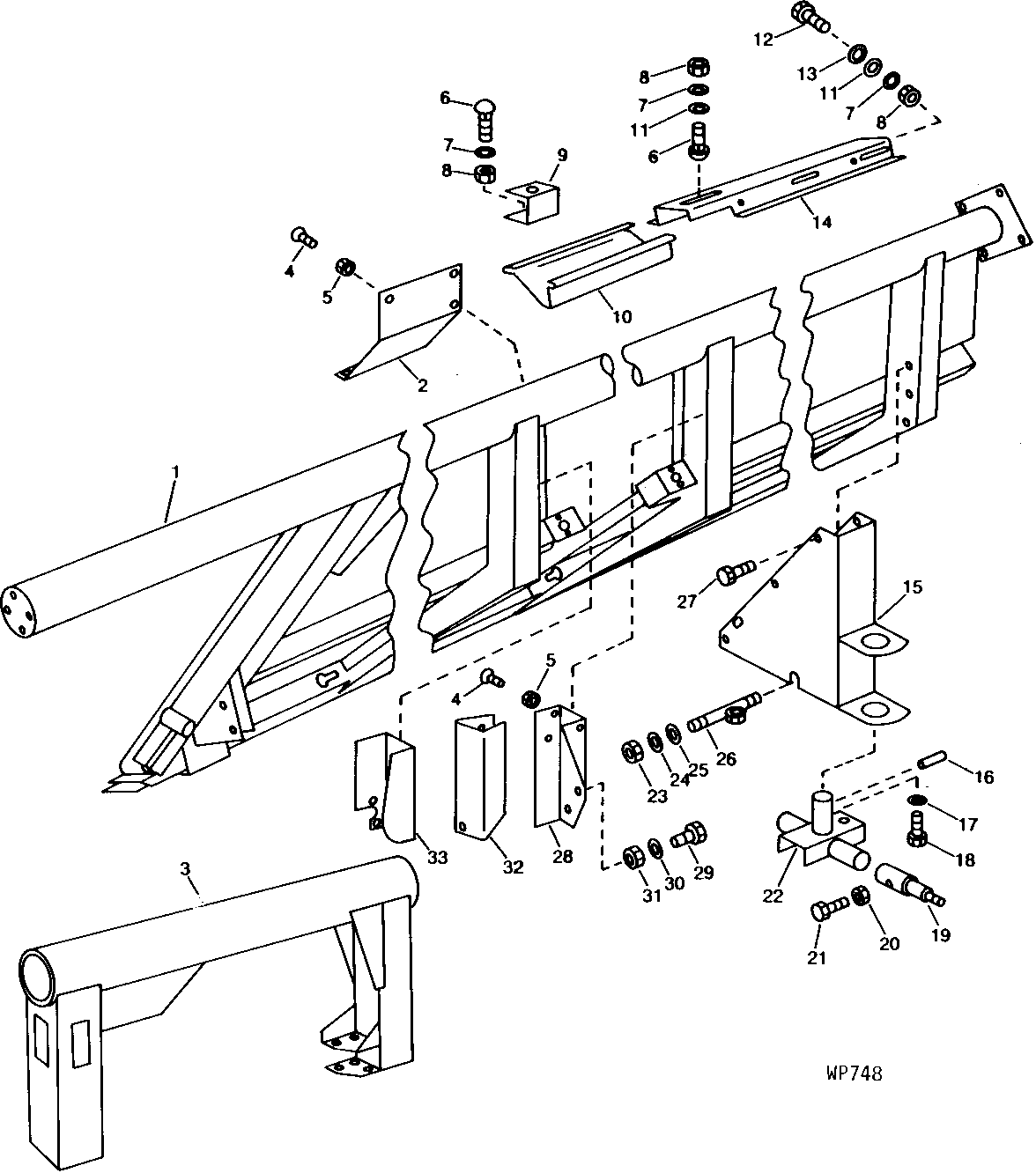

MAIN FRAME [A08]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AW20730	1	MAIN FRAME	21 FT. (6.4M)
1	AW20782	1	MAIN FRAME	18 FT. (5.5M)
1	AW20783	1	MAIN FRAME	25 FT. (7.6M)
2	W30501	1	SHIELD	-
3	AW20725	1	PIVOT	-
4	T58694	6	Screw	5/16" X 5/8"
5	N10213	6	Lock Nut	5/16", (SUB FOR A22698)
6	03H1519	3	Bolt	3/8" X 1"
7	12H304	4	Lock Washer	3/8"
8	14H1076	4	Nut	3/8"
9	W30498	1	BRACKET	-
10	W30374	1	SHIELD	-
11	24H1301	2	Washer	13/32" X 9/16" X 0.065"
12	19H2104	1	Cap Screw	3/8" X 5"
13	24H1682	1	Washer	13/32" X 7/8" X 0.120"
14	W30574	1	SHIELD	18 FT. (5.5M)
14	W30373	1	SHIELD	21 FT. (6.4M)
14	W30575	1	SHIELD	25 FT. (7.6M)
15	AW20728	1	LEG	-
16	34M7047	1	Spring Pin	8 X 40 MM
17	12H294	1	Lock Washer	5/8"
18	19H1756	1	Cap Screw	5/8" X 1-1/2"
19	W30499	2	SPINDLE	-
20	K40014	1	Lock Nut	1/2"
21	19H1820	1	Cap Screw	1/2" X 3"
22	AW20724	1	BRACKET	-
23	14H1047	2	Nut	7/16"
24	12H293	2	Lock Washer	7/16"
25	24H1325	2	Washer	15/32" X 59/64" X 0.065"
26	AW20729	1	ADJUSTER	-
27	T56211	6	Screw	-
28	W30502	1	SHIELD	-
29	19H1905	2	Cap Screw	5/16" X 1"
30	12H303	2	Lock Washer	5/16"
31	14H785	2	Nut	5/16"
32	W30611	1	SHIELD	-
33	W30500	1	SHIELD	-
