Открытый узел

DRAPER ROLLERS [B04]

DRAPER ROLLERS [B04]

DRAPER ROLLERS [B04]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

DRAPER ROLLERS [B04]

Нет текстового описания

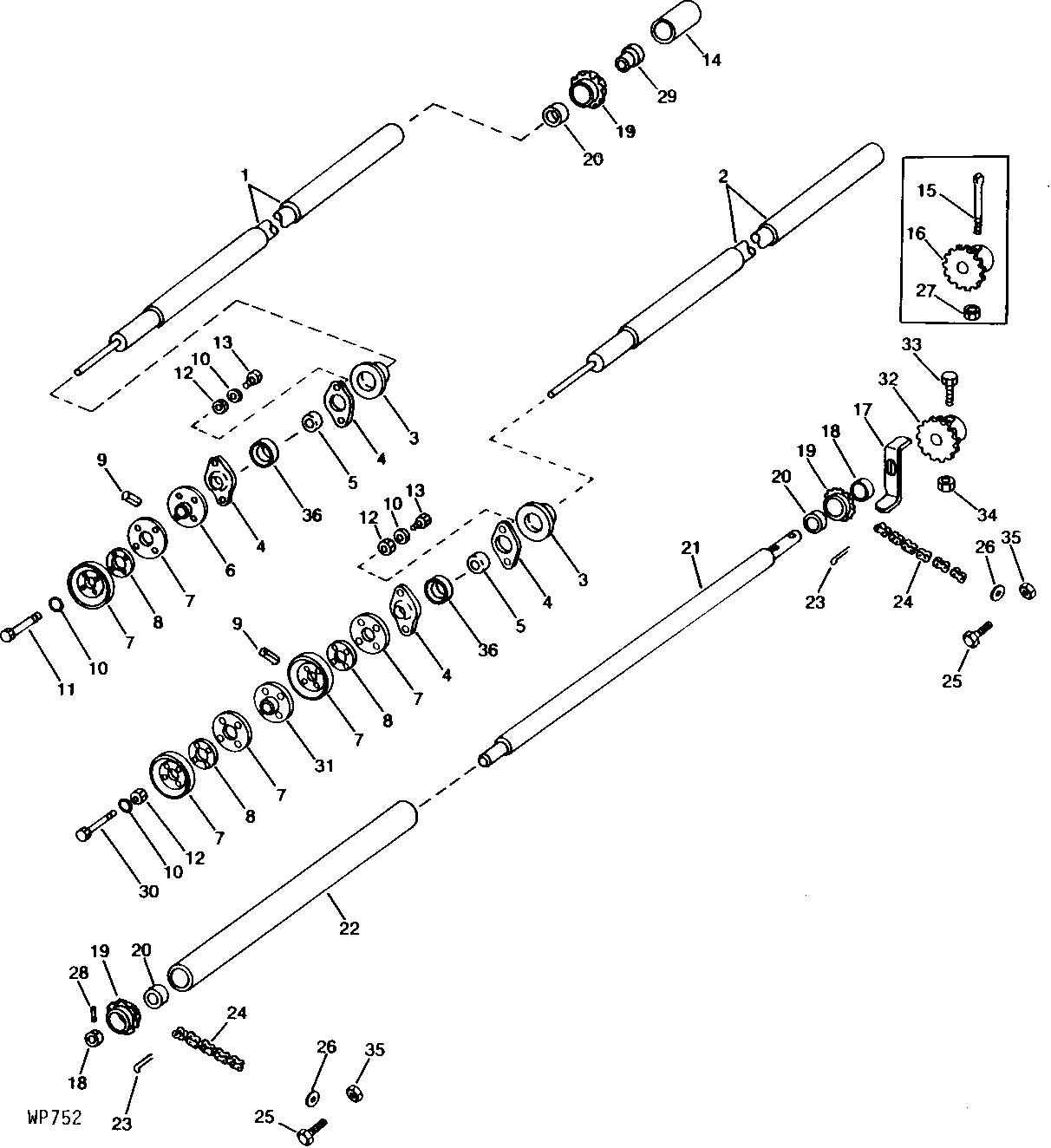

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AW21213	1	ROLLER	R.H. (RUBBERIZED)
1	AW20753	1	ROLLER	R.H. (SUB AW21213, W31249 AND 34H331)
2	AW21214	1	ROLLER	L.H. (STEEL)
2	AW20754	1	ROLLER	(SUB AW21214, W31250, 34H331, (4) 19H1904, (4) 14H785 AND (4) 12H303)
3	W30524	2	RING	-
4	M66125	4	Pressed Flanged Housing	(SUB FOR L2287C)
5	JD8562	2	Ball Bearing	(SUB FOR JD9272)
6	W30519	3	PULLEY	(SUB W31249)
6	W31249	1	HUB	-
7	W30386	6	FLANGE	(HALF)
8	W30390	18	SHIM	-
9	34H188	3	Spring Pin	5/16" X 1-3/4"
9	34M7047	2	Spring Pin	8 X 40 MM
10	12H303	16	Lock Washer	5/16"
11	19H1905	12	Cap Screw	5/16" X 1"
12	14H785	4	Nut	5/16"
13	03H1524	4	Bolt	5/16" X 1"
14	W30526	1	SLEEVE	KIT, DRIVE ROLLER LAGGING (3 PER KIT)
15	W30525	2	HANDLE	-
16	AW20756	2	DRIVE SPROCKET	(SUB AW21211, K40003 AND 19H1800)
17	AW20755	2	LATCH	-
18	W30522	4	SPACER	-
19	W36336	6	RETAINER	(RETAINS BEARING) (SUB FOR W30520)
20	JD7142	6	Ball Bearing	-
21	W30521	2	SHAFT	(SUB FOR W13579)
22	W30523	2	TUBE	-
23	11M7086	4	Cotter Pin	2.500 X 50 MM
24	AW20760	4	LINK CHAIN	-
25	21H1301	4	SCREW	0.190" X 1/2"
26	W32447	4	WASHER	-
27	14H1076	2	Nut	3/8"
28	34H280	2	Spring Pin	3/16" X 7/8"
29	W30497	2	PIN FASTENER	-
30	19H1904	4	Cap Screw	5/16" X 3"
31	W31250	1	PULLEY	-
32	AW21211	2	DRIVE SPROCKET	(SUB FOR AW20756)
33	19H1800	1	Cap Screw	3/8" X 1-1/2"
34	K40003	1	Lock Nut	3/8"
35	14H778	4	Nut	0.190"
36	JD8563	2	Eccentric Locking Collar	-
