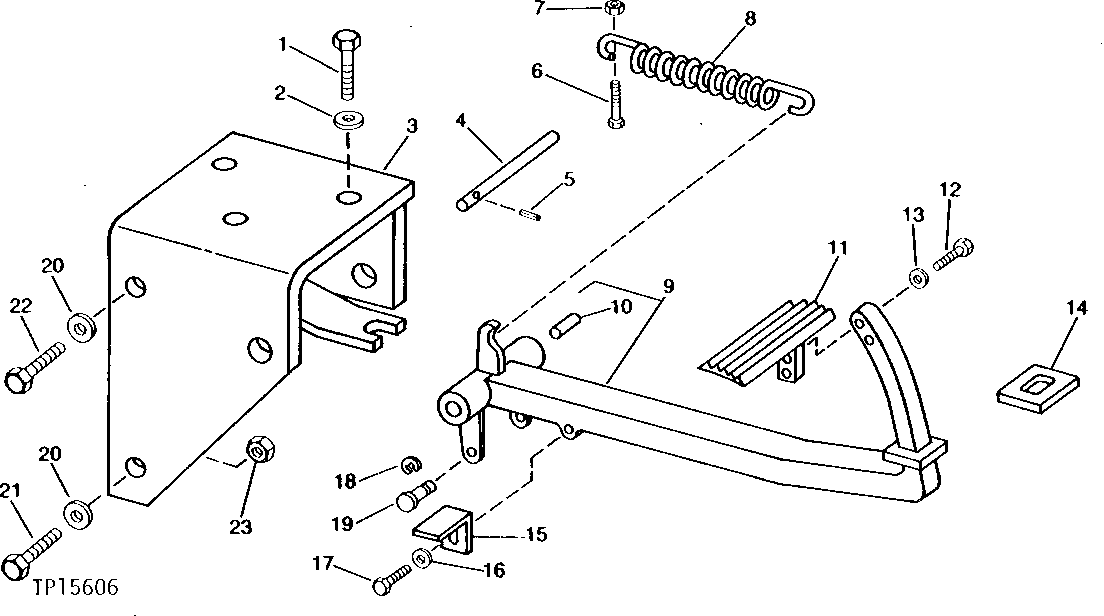

SERVICE BRAKE PEDAL AND LINKAGE ( - 543489)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24H1305	3	Washer	13/32" X 13/16" X 0.065"
2	19H1648	3	Cap Screw	3/8" X 3/4"
3	AT105531	1	Bracket	-
4	T114927	1	Pin Fastener	(SUB FOR U42528)
5	34H269	1	Spring Pin	5/32" X 1-3/8"
6	19H2731	1	Cap Screw	7/16" X 1-3/8"
7	14H849	1	Nut	7/16"
8	M82456	1	Extension Spring	-
9	AT105539	1	Arm	-
10	R28035	2	Bushing	-
11	AT199322	1	Pedal	(SUB FOR T107140 OR T187829)
12	19H3239	2	Cap Screw	3/8" X 1-1/4"
13	12H304	2	Lock Washer	3/8"
14	T103497	1	Seal	-
15	T83067	1	Angle	-
16	24H1136	1	Washer	11/32" X 11/16" X 0.065"
17	19H2664	1	Cap Screw	5/16" X 3/4"
18	R72653	2	Snap Ring	-
19	R26385	2	PIN FASTENER	-
20	24H1162	2	Washer	17/32" X 1-1/4" X 0.060"
21	19H2473	1	Cap Screw	1/2" X 1-3/4"
22	19H2211	1	Cap Screw	1/2" X 5"
23	14H1040	2	Nut	1/2"

SERVICE BRAKE PEDAL AND LINKAGE ( - 543489)
