SCARIFIER AND SNOW PLOW LIFT CYLINDER ( - 515648)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U10745	2	BUSHING	-
2	AU41267	1	HYDRAULIC CYLINDER BARREL	1/4"
3	RE23955	1	HYDRAULIC CYLINDER ROD	-
4	19H3239	1	Cap Screw	3/8" X 1-1/4"
4	12H304	1	Lock Washer	3/8"
4	24H1305	1	Washer	13/32" X 13/16" X 0.065"
5	AU41272	1	TUBE	-
6	R27212	1	Fitting	-
7	R26448	1	O-Ring	-
8	L2235CU	1	LOCK NUT	-
9	U17337	1	WEAR RING	-
10	U17334	1	PISTON	-
11	T37381	1	PACKING	-
12	R29463	1	O-Ring	-
13	U17347	1	PISTON	-
14	U14128	1	SNAP RING	-
15	R76802	1	SEAL	-
16	U41823	1	WEAR RING	-
17	U41950	1	HYDR. CYLINDER ROD GUIDE	-
18	L2301CU	1	O-Ring	-
19	L2309CU	1	BACK-UP RING	-
20	L2300CU	1	SNAP RING	-
21	U11019	1	SEAL	-
22	U12103	1	NUT	-
23	U11121	2	BUSHING	-
24	-	1	Part 26	( AU43107 NO LONGER AVAILABLE, SUB RE30870)
25	-	1	Part 27	( AR105410 NO LONGER AVAILABLE)

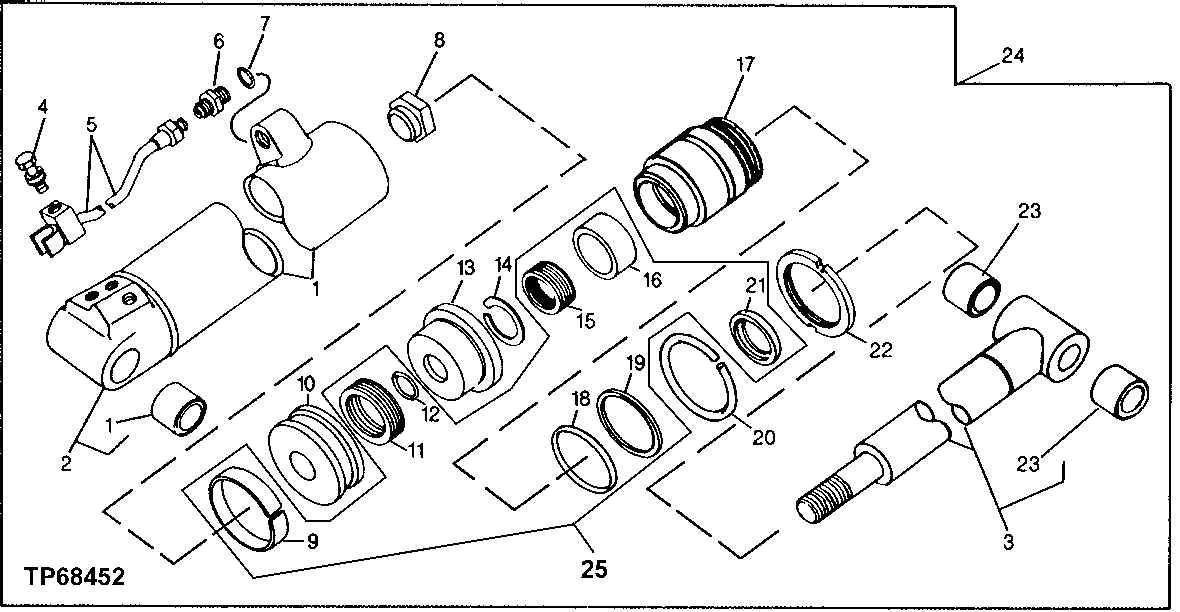

SCARIFIER AND SNOW PLOW LIFT CYLINDER ( - 515648)
