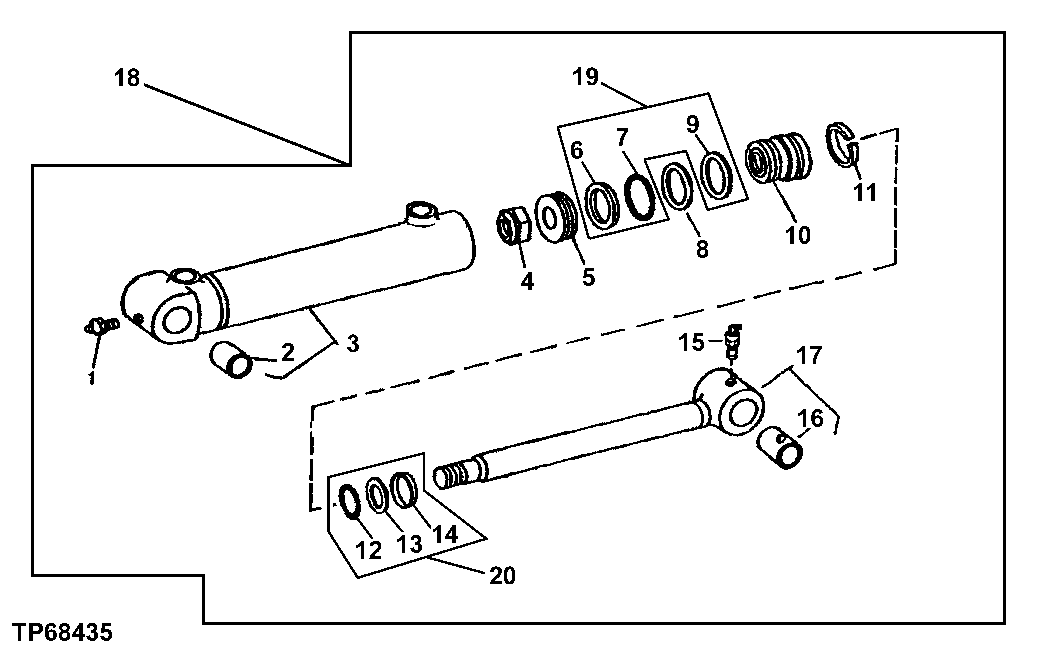

Front Steering Cylinder (Replacement Cylinder)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD7759	1	Lubrication Fitting	STRAIGHT, 1/8"
2	R99441	1	Bushing	-
3	RE38339	1	HYDRAULIC CYLINDER BARREL	-
4	R82570	1	Lock Nut	M16
5	AH138200	1	Piston	(INCLUDES WEAR RINGS AND SEALS)
5	-	1	Part 6	-
5	-	1	Part 7	FACE
5	-	1	Part 8	INTERNAL
6	R94418	1	O-Ring	44.044 X 3.531 mm (1-47/64" X 0.139")
7	R79117	1	Back-Up Ring	44.430 X 49.850 X 1.270 mm (1.749" X 1.963" X 0.050")
8	R82571	1	Snap Ring	-
9	H169509	1	Back-Up Ring	(SUB FOR R91726)
10	H157662	1	Hydr. Cylinder Rod Guide	-
11	R90565	1	Snap Ring	-
12	AH151381	1	Seal	-
13	H158676	1	Seal	-
14	AH151380	1	Seal	-
15	ET17123	1	Lubrication Fitting	90% X 19.100 mm en_USLONG (0.752" en_USLONG)
16	R99444	1	Bushing	-
17	RE38340	1	Rod	-
18	AH150023	1	Hydraulic Cylinder	-
19	AH167552	1	Hydraulic Cylinder Kit	BORE, (SUB FOR AH137789)
20	AH149810	1	Hydraulic Cylinder Kit	ROD

Front Steering Cylinder (Replacement Cylinder)
