Открытый узел

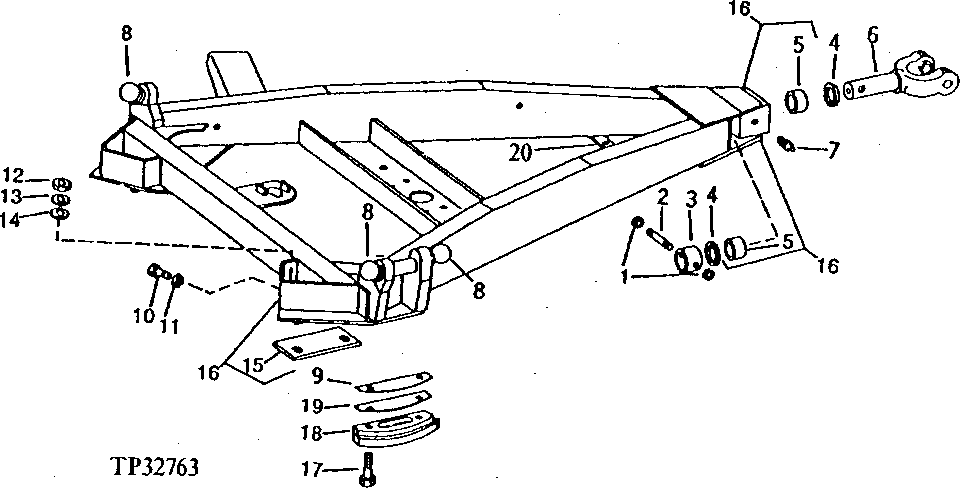

DRAFT FRAME

DRAFT FRAME

DRAFT FRAME

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

DRAFT FRAME

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	W23122	2	Snap Ring	(SUB FOR M40808)
2	U42381	1	PIN FASTENER	-
3	U42390	1	BUSHING	-
4	T81672	2	THRUST WASHER	-
5	U42379	2	BUSHING	-
6	U42403	1	YOKE	-
7	JD7842	1	Lubrication Fitting	1/4"
8	U42099	3	BALL	-
9	U42384	1	SHIM	0.91 MM (0.036")
10	19H3244	4	Cap Screw	5/8" X 2-1/4", (SUB FOR 19H2261, THIS APPLICATION)
11	14H821	4	Nut	5/8"
12	14H1048	8	Nut	1"
13	-	8	Part 13	( 12H234 NO LONGER REQUIRED)
14	24M7243	4	Washer	25.400 X 50 X 6 mm, (REAR)
14	24M7243	4	Washer	25.400 X 50 X 6 mm, (FRONT)
15	U42184	4	STRAP	-
16	-	1	Part 17	(WITH BUSHINGS AND WEAR PLATES) ( AT112314 NO LONGER AVAILABLE), (SUB FOR AT47523 ) (ALSO ORDER T48913 ) (SUB AT167006)
16	AT167006	1	Frame	(WITH BUSHINGS AND WEAR PLATES), (SUB FOR AT112314)
17	19H3556	8	Cap Screw	1" X 4-1/4", HS, SAE 8, 1" X 4-1/4"
18	T165187	4	WEAR PLATE	-
19	U42383	1	SHIM	1.52 MM (0.060")
20	T48913	1	Strap	(SUB FOR AT47523)(USE WITH AT112314 MAIN FRAME)
