Открытый узел

CANOPY AND CAB FRAME

CANOPY AND CAB FRAME

CANOPY AND CAB FRAME

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

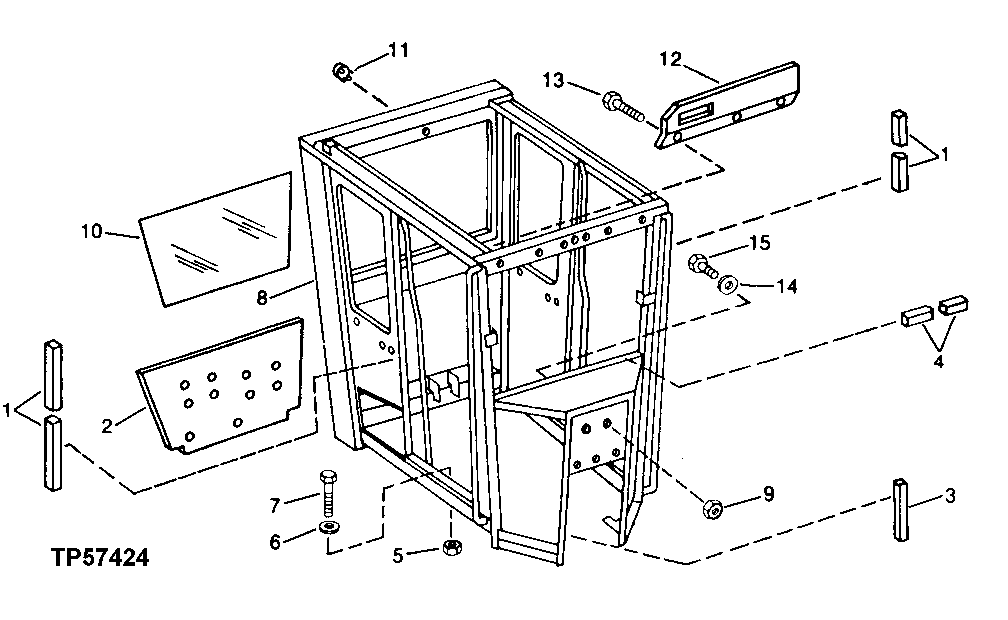

CANOPY AND CAB FRAME

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	DOOR OPENINGS (MAKE FROM T66354, BULK MATERIAL, CUT TO LENGTH)
2	T135323	1	Isolator	(SUB FOR T121678)INSIDE CAB, REAR PANEL
3	AT106444	1	Isolator	NOSE OPENING, INSIDE
3	T107041	1	Isolator	NOSE OPENING, OUTSIDE
4	AT105758	1	Isolator	FRONT WINDOW (USE WITH LOW-PROFILE CAB)
4	AT107308	1	Isolator	FRONT WINDOW (USE WITH FULL-HEIGHT CAB)
5	14H1040	6	Nut	1/2"
6	24H1211	14	Washer	9/16" X 1-3/8" X 0.105"
7	19H2993	8	Cap Screw	1/2" X 1-1/2"
8	-	1	Part 10	(WITH CANOPY) ( AT105490 NO LONGER AVAILABLE), (SUB AT105746)
8	-	1	Part 11	(WITH LOW-PROFILE CAB)( AT105746 NO LONGER SERVICE)
8	-	1	Part 12	(WITH FULL-HEIGHT CAB)( AT107300 NO LONGER SERVICE)
8	AT105489	1	Canopy	(LOW PROFILE)
9	14H849	2	Nut	7/16"
10	T103671	1	Windowpane	REAR (USE WITH LOW-PROFILE CAB)
10	T104480	1	Windowpane	REAR (USE WITH FULL-HEIGHT CAB)
11	T16738	1	PLUG	(USE WITHOUT REAR WINDOW WIPER)
11	H86832	1	Plug	(USE WITH LOW-PROFILE CAB) (USE WITHOUT REAR WINDOW WIPER) (USE AS REQUIRED)
12	AT166913	1	Panel	(SUB FOR AT105761 AND AT125638)ROOF FACE
12	T154054	1	Panel	ROOF FACE (NOT ILLUSTRATED)
13	T23876	3	Screw	(SUB FOR U43002, THIS APPLICATION)
13	T134961	2	Cap	(NOT ILLUSTRATED)
13	R50639	2	SCREW	(NOT ILLUSTRATED)
13	T134962	2	Retainer	(NOT ILLUSTRATED)
13	R53677	2	Lock Nut	(NOT ILLUSTRATED)
14	24H1226	2	Washer	1/2" X 1-1/4" X 0.083"
15	19H1822	2	Cap Screw	7/16" X 1"
