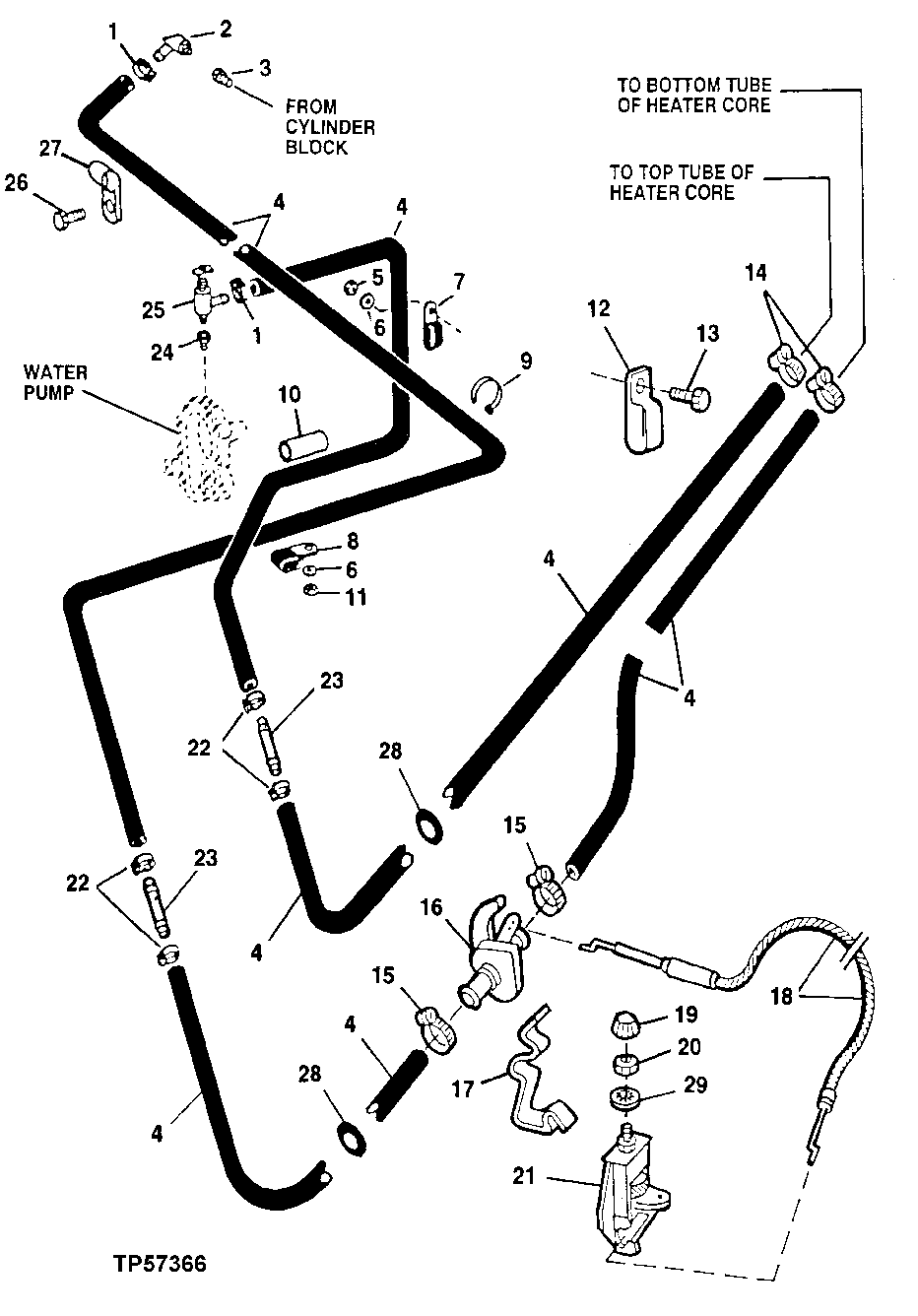

Cab Heater Hoses And Controls (40,000 BTU) (548824 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR21837	8	Clamp	-
2	T27077	1	Hose Fitting	-
3	15H590	1	Pipe Bushing	1/2"
4	-	2	Part 4	(MAKE FROM T60811 BULK MATERIAL, CUT TO LENGTH)
5	T11234	1	Lock Nut	-
6	24H1305	2	Washer	13/32" X 13/16" X 0.065"
7	AH90990	2	Clip	-
8	M85483	3	Clip	-
9	R44302	4	Tie Band	-
10	T151960	1	Cover	-
11	14H812	1	NUT	3/8"
12	R50454	1	Clamp	-
13	T34037	1	Screw	9.525 X 15.748 mm (3/8" X 0.620")
14	AR21837	8	Clamp	-
15	AR21837	2	Clamp	-
16	AT193500	1	Hand Operated Valve	(SUB FOR RE47070)
17	L57881	1	Clip	-
18	AT171023	1	Push Pull Cable	-
19	R111632	1	Knob	-
20	E46066	1	Nut	11.125 mm (7/16")
21	RE46742	1	Control	-
22	AR21837	4	Clamp	-
23	T76200	2	Tube	-
24	15H586	1	Adapter Fitting	3/8"
25	AT35831	1	Drain Valve	-
26	19H1924	1	Cap Screw	7/16" X 3/4"
27	R72659	1	Clamp	-
28	T121691	2	Grommet	-
29	-	1	Part 29	INTERNAL

Cab Heater Hoses And Controls (40,000 BTU) (548824 - )
