Cab Heater, Hoses And Controls (20,000 BTU) (548824 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT156438	1	Heater	-
2	T121691	2	Grommet	-
3	AR21837	8	Clamp	-
4	T62804	2	Fitting	-
5	-	1	Part 5	(MAKE FROM T60811 BULK MATERIAL, CUT TO LENGTH)
6	T154832	1	Label	-
7	14H602	2	Nut	1/8"
8	12H338	2	Lock Washer	1/8"
9	21H1326	2	SCREW	1/8" X 1/2"
10	T75276	2	Clamp	(SUB FOR T78974, THIS APPLICATION)
11	AT56460	1	Resistor	-
12	AT171023	1	Push Pull Cable	-
13	AT193500	1	Hand Operated Valve	(SUB FOR RE47070)
14	L57881	1	Clip	-
15	RE46742	1	Control	TEMPERATURE
16	R111632	2	Knob	-
17	E46066	2	Nut	11.125 mm (7/16")
18	24H1322	3	Washer	29/64" X 13/16" X 0.065", NOTE: MOUNT BELOW PANEL SURFACE.
19	AL36529	1	Switch	FAN SPEED
20	T154831	1	Plate	-
21	24M7055	3	Washer	8.400 X 16 X 1.600 mm
22	19H1900	3	Cap Screw	5/16" X 3/4"
23	14H785	3	Nut	5/16"
24	21H1317	1	SCREW	0.190" X 5/8"
25	-	2	Part 25	-
26	14H778	1	Nut	0.190"
27	57M7121	1	Fuse	-
28	AT171879	1	Wiring Harness	-
29	R117721	2	Clamp	(SUB FOR (2) AT21837)
30	-	1	Part 30	( AT171787 NO LONGER AVAIABLE)

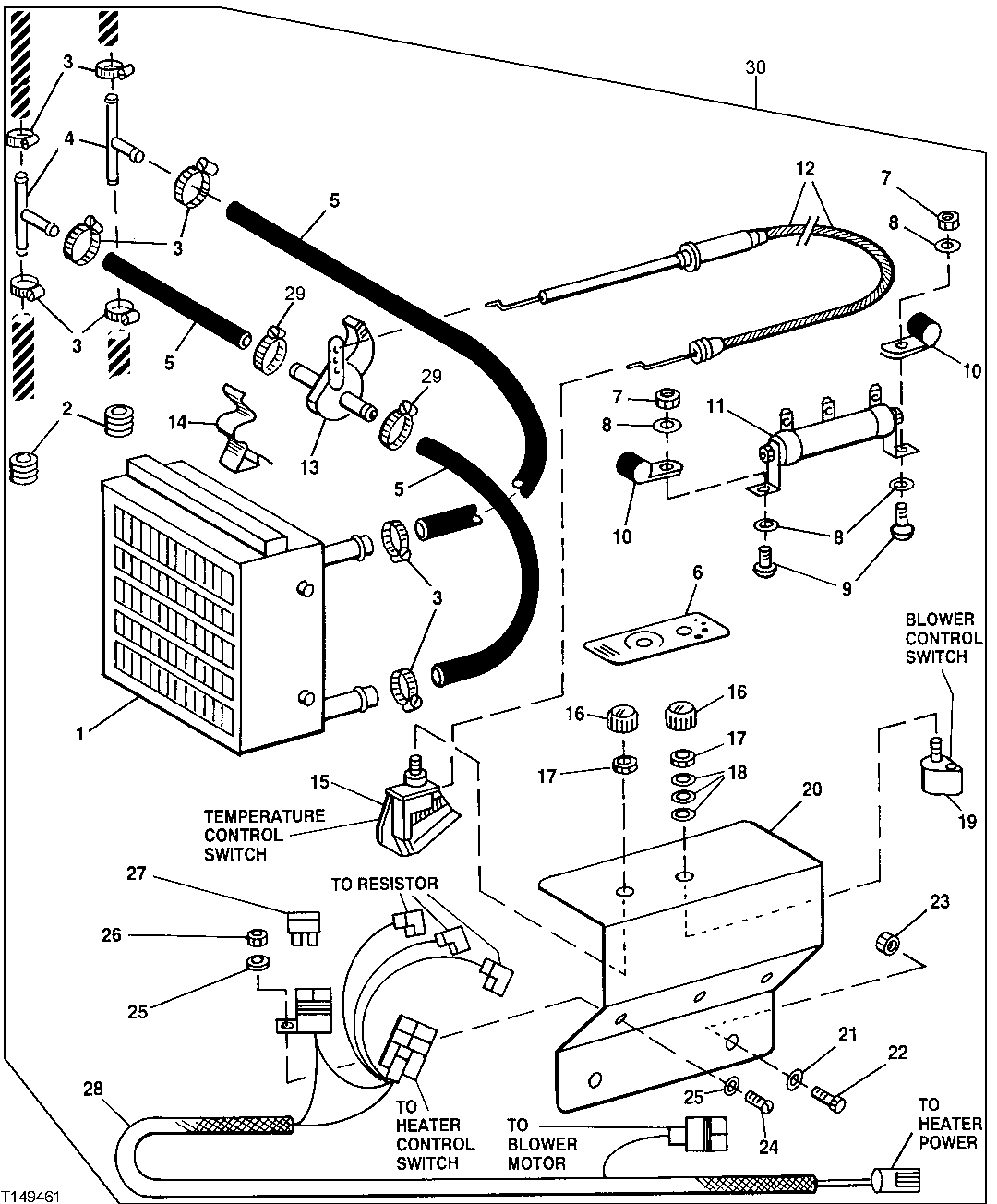

Cab Heater, Hoses And Controls (20,000 BTU) (548824 - )
