BLADE LIFT CYLINDER ( - 515648)

BLADE LIFT CYLINDER ( - 515648)

BLADE LIFT CYLINDER ( - 515648)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

BLADE LIFT CYLINDER ( - 515648)

Нет текстового описания

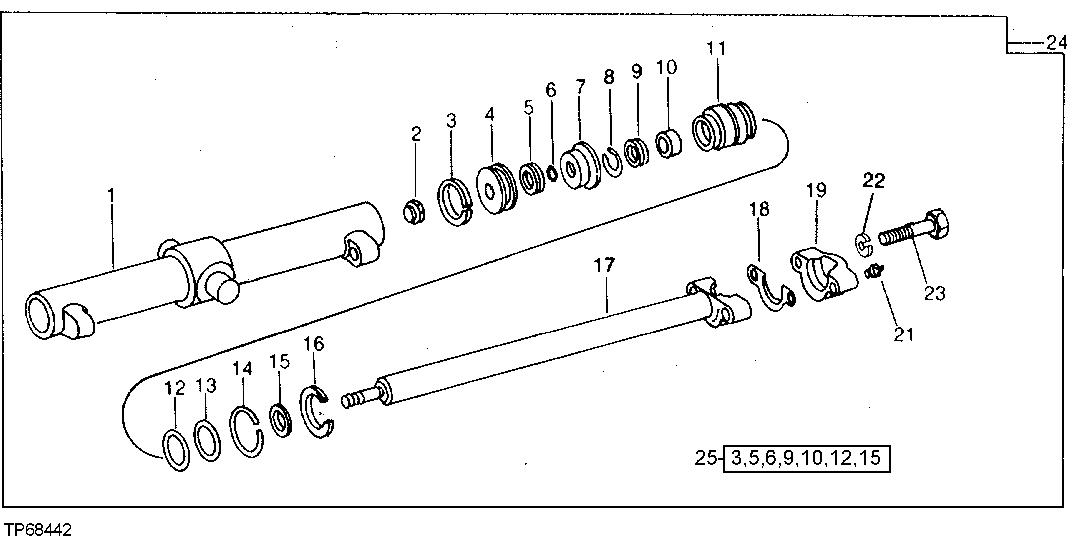

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AU41281	1	BARREL	-
2	P45231	1	LOCK NUT	-
3	T40416	1	WEAR RING	-
4	U17299	1	PISTON	-
5	T38194	1	PACKING	-
6	R495R	1	O-Ring	-
7	U17300	1	PISTON	-
8	U14128	1	SNAP RING	-
9	R76802	1	SEAL	-
10	U41823	1	WEAR RING	-
11	U41958	1	GUIDE	-
12	R86192	1	O-RING	(SUB FOR U12331)
13	R78823	1	BACK-UP RING	-
14	U10136	1	SNAP RING	-
15	U16406	1	SEAL	-
16	U10139	1	NUT	-
17	AU41283	1	HYDRAULIC CYLINDER ROD	-
18	T147622	1	Shim	1.27 MM (.050"), (SUB FOR U41955)
18	T148163	1	Shim	0.38 MM (.015"), (SUB FOR U43639)
19	H238071	1	Universal Joint	(SUB FOR T44740)
20	19H3244	2	Cap Screw	5/8" X 2-1/4"
21	JD7797	1	Lubrication Fitting	STRAIGHT, 1/4"
22	12H294	2	Lock Washer	5/8"
23	19H3107	2	Cap Screw	5/8" X 2-3/4"
24	-	2	Part 25	( AU43106 NO LONGER AVAILABLE, SUB RE30815)
25	-	1	Part 26	HYRAULIC CYLINDER REPAIR KIT
