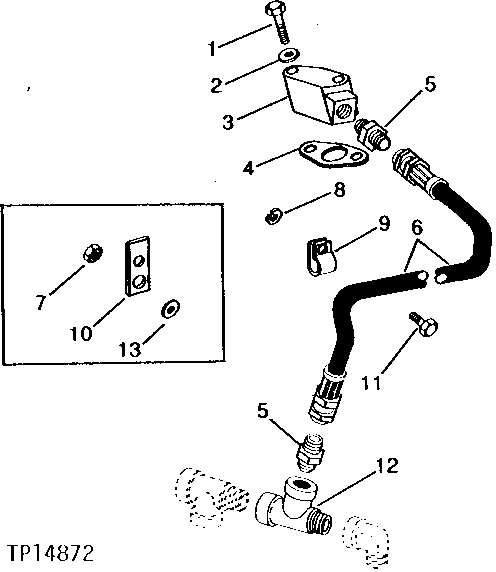

TURBOCHARGER OIL LINE AND ADAPTER [01D05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H3130	2	Cap Screw	5/16" X 1-3/4"
2	12H303	2	Lock Washer	5/16"
3	T30199	1	ADAPTER	OIL INLET
4	R97348	1	GASKET	(SUB FOR R43413)
5	R27346	2	Fitting	-
6	AR78832	1	HYDRAULIC HOSE	1/2" X 813 MM (32") X 1/2", (SUB FOR AT30098 AND AR47297)
7	14H785	1	Nut	5/16", (USE WITH T24393)
8	12H303	1	Lock Washer	5/16"
9	R46414	1	Clamp	(SUB FOR T30215) (SUB FOR AH78125, THIS APPLICATION) (ALSO ORDER 24H1136)
10	T24393	1	STRAP	-
11	19H2664	1	Cap Screw	5/16" X 3/4"
12	R70752	1	TEE FITTING	(SUB FOR T19158, THIS APPLICATION)
13	24H1136	1	Washer	11/32" X 11/16" X 0.065", (USE WITH R46414 AND T24393)

TURBOCHARGER OIL LINE AND ADAPTER [01D05]
