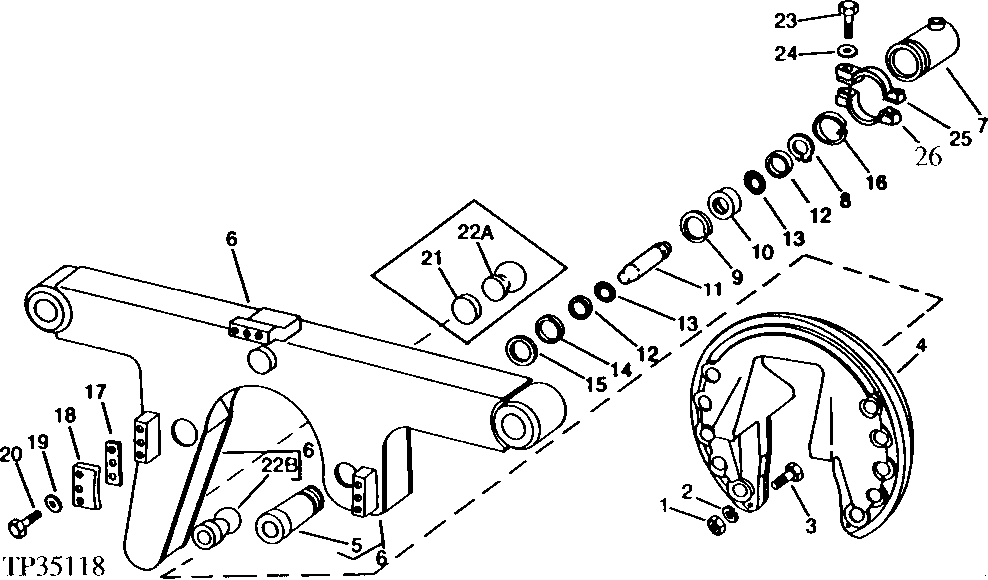

SADDLE (SERIAL NO. 003926- ) [02G09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H1040	2	Nut	1/2"
2	12H301	2	Lock Washer	1/2"
3	19H2735	2	Cap Screw	1/2" X 2"
4	U42117	1	PIVOT	-
5	U42102	1	HOUSING	(SUB T56892 AND T143176)
5	T56892	2	HOUSING	-
6	AU42016	1	SADDLE	-
7	AT170465	1	BARREL	(SUB FOR AT165076) (ALSO ORDER R46856, AT35601, U45774 AND (2) R26448)
8	E52817	2	Snap Ring	(SUB FOR U42775)
9	T42599	2	RING	-
10	T42600	2	PISTON	-
11	T143176	2	PIN	(SUB FOR T50866 AND T56891)
12	T82315	4	Back-Up Ring	(SUB FOR T42597, THIS APPLICATION)
13	T82314	4	O-Ring	(SUB FOR U42111, THIS APPLICATION)
14	R86192	2	O-RING	(SUB FOR U12331)
15	R78823	2	BACK-UP RING	(SUB FOR R35684, THIS APPLICATION)
16	U42114	2	RING	-
17	U42088	1	STRAP	1.52 MM (.060")
18	U42087	3	STRAP	-
19	12H236	9	Lock Washer	3/4"
20	19H2411	9	Cap Screw	3/4" X 2-1/2"
21	-	1	Part 22	(USE WITH U42099) (WELDED ON SADDLE FOR USE WITH U42099 PIVOT BALL)
23	19H2458	2	Cap Screw	3/8" X 3"
24	24H1652	2	Washer	13/32" X 11/16" X 7/64"
25	T56872	2	CLAMP	-
26	T56873	2	CLAMP	-
22A	U42099	1	BALL	(USED WITH KEY 21 PAD)
22B	T56322	1	Ball	(USED WITHOUT KEY 21 PAD)

SADDLE (SERIAL NO. 003926- ) [02G09]

Нет текстового описания
