Открытый узел

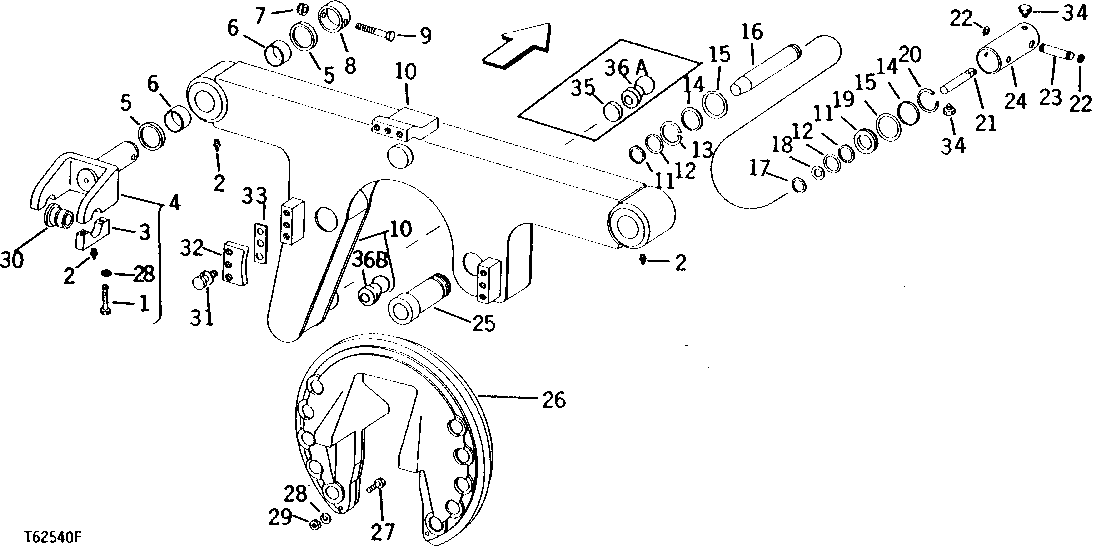

SADDLE (SERIAL NO. -003925) [02G08]

SADDLE (SERIAL NO. -003925) [02G08]

SADDLE (SERIAL NO. -003925) [02G08]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

SADDLE (SERIAL NO. -003925) [02G08]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H3057	8	Cap Screw	1/2" X 2-3/4"
2	JD7759	6	Lubrication Fitting	STRAIGHT, 1/8"
3	-	4	Part 3	(SUB AU41364)
4	AU41364	2	YOKE	-
5	U42112	4	WASHER	-
6	U42379	4	BUSHING	-
7	K40014	2	Lock Nut	(SUB FOR U12622 AND BP12214)
8	U42093	2	BUSHING	-
9	19H3544	2	Cap Screw	1/2" X 4-1/2"
10	AU41362	1	SADDLE	(SUB AU42016) (SUB FOR AU41696)
11	T82315	2	Back-Up Ring	(A) (SUB FOR T42597, THIS APPLICATION)
12	T82314	2	O-Ring	(A) (SUB FOR U42111, THIS APPLICATION)
13	U42114	2	RING	-
14	U13431	2	BACK-UP RING	(A)
15	R86192	2	O-RING	(A) (SUB FOR U12331)
16	T146913	2	PIN FASTENER	(SUB FOR U42103)
17	U41968	1	SEAL	(A)
18	U41969	1	WASHER	(A)
19	U42096	2	PISTON	-
20	E52817	2	Snap Ring	(SUB FOR U42775)
21	U42101	2	PIN	-
22	F2863R	4	Snap Ring	-
23	T40185	2	PIN FASTENER	(SUB FOR T19947)
24	U42100	2	LINE	-
25	T56892	2	HOUSING	(SUB FOR U42102)
26	U42117	1	PIVOT	-
27	19H2735	2	Cap Screw	1/2" X 2"
28	12H301	10	Lock Washer	1/2"
29	14H1040	2	Nut	1/2"
30	U42165	4	BUSHING	-
31	19H2411	9	Cap Screw	3/4" X 2-1/2"
31	12H236	9	Lock Washer	3/4"
32	U42087	3	STRAP	-
33	U42088	1	STRAP	1.52 MM (.060")
34	R27216	2	DRAIN PLUG	(L.H. SADDLE PIN) (SUB FOR R31631)
35	-	1	Part 36	(WELDED ON SADDLE FOR USE WITH U42099 PIVOT BALL)
..	AU41651	1	KIT	SADDLE PIN
36A	U42099	1	BALL	(USED WITH KEY 35 PAD)
36B	T56322	1	Ball	(USED WITHOUT KEY 35 PAD)
