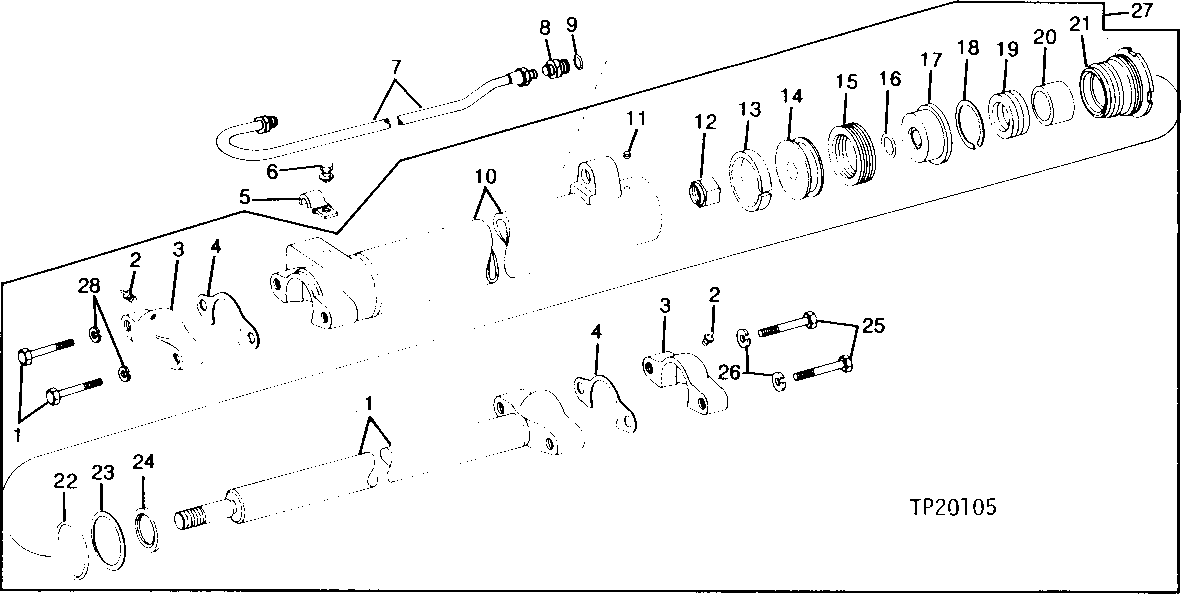

REPLACEMENT CIRCLE SIDE-SHIFT CYLINDER [02E25]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AU41423	1	HYDRAULIC CYLINDER ROD	-
2	JD7797	2	Lubrication Fitting	-
3	T44740	2	UNIVERSAL JOINT	-
4	T147622	1	Shim	1.27 MM (.050") (SUB FOR U41955)
4	T148163	1	Shim	0.38 MM (.015") (SUB FOR U43639)
5	U42315	1	Clamp	-
6	19H2021	1	Cap Screw	3/8" X 5/8"
6	12H304	1	Lock Washer	3/8"
7	AT39439	1	LINE	-
8	R27212	1	Fitting	-
9	R26448	1	O-Ring	-
10	AU41421	1	HYDRAULIC CYLINDER BARREL	-
11	22H1077	1	SET SCREW	1/4" X 5/16"
12	P45231	1	LOCK NUT	-
13	T40416	1	WEAR RING	(K)
14	U17299	1	PISTON	-
15	T38194	1	PACKING	(K) (SUB RE12559, R78939 AND (2) R78940, THIS APPLICATION)
16	R495R	1	O-Ring	(K)
17	U17300	1	PISTON	(SUB RE12559, R78939 AND (2) R78940, THIS APPLICATION)
18	U14128	1	SNAP RING	-
19	R76802	1	SEAL	(K)
20	U41823	1	WEAR RING	(K)
21	R80915	1	GUIDE	-
22	R86192	1	O-RING	(K) (SUB FOR U12331)
23	R78823	1	BACK-UP RING	(K)
24	U16406	1	SEAL	(K)
25	19H3107	2	Cap Screw	5/8" X 2-3/4"
26	12H294	2	Lock Washer	5/8"
27	RE30568	1	HYDRAULIC CYLINDER	-
..	RE18751	1	HYDRAULIC CYLINDER KIT	-

REPLACEMENT CIRCLE SIDE-SHIFT CYLINDER [02E25]

Нет текстового описания
