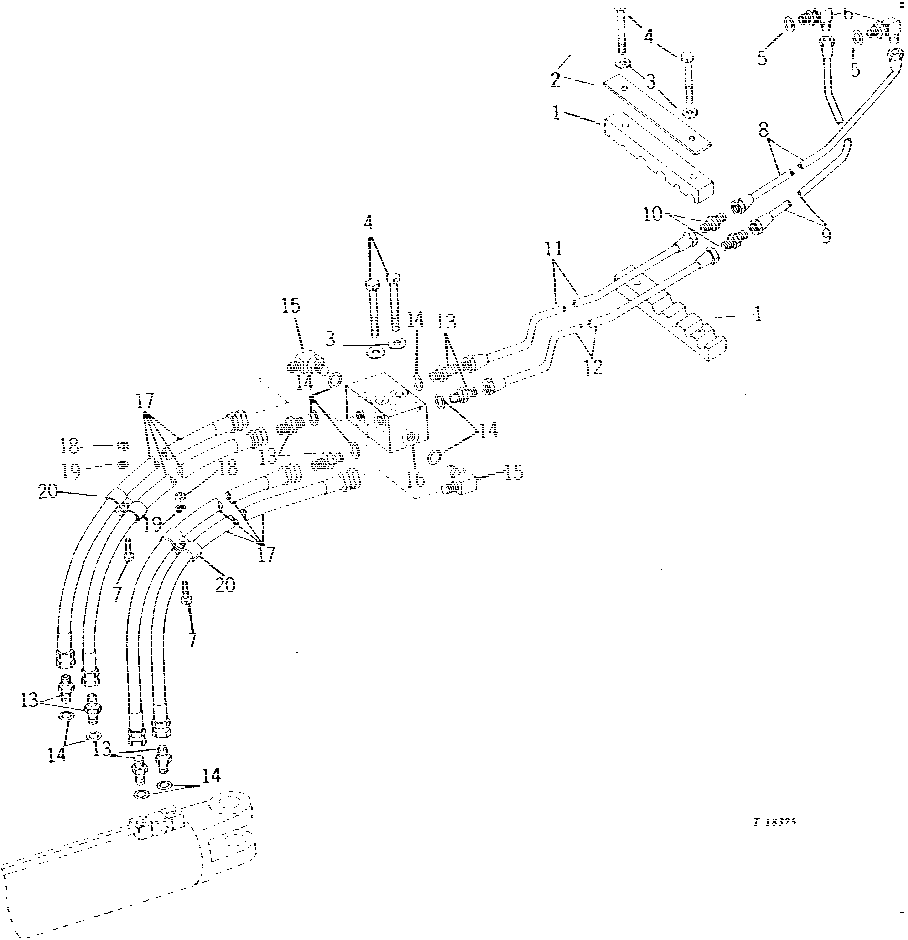

OIL LINES AND FITTINGS - FRAME STEERING CIRCUIT (SERIAL NO. -002365) [02D15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U42368	2	HOSE CLAMP	-
2	U42359	1	STRAP	-
3	12H303	4	Lock Washer	5/16"
4	19H3132	4	Cap Screw	5/16" X 2-1/4"
5	R26375	2	O-Ring	-
6	AR31674	2	Fitting	90°, (SUB FOR AT35123)
7	19H3239	2	Cap Screw	3/8" X 1-1/4"
8	-	1	Part 8	( AU41914 NO LONGER AVAILABLE) (SUB AU43187 IF AVAILABLE)
9	-	1	Part 9	( AU41915 USE IF AVAILABLE)
10	R27095	2	Fitting	-
11	-	1	Part 11	( AU41536 USE IF AVAILABLE)
12	-	1	Part 12	( AU41537 USE IF AVAILABLE)
13	R27212	8	Fitting	-
14	R26448	10	O-Ring	-
15	AT35121	2	Elbow Fitting	90°, (SUB FOR AR26725)
16	U42372	1	JUNCTION BLOCK	-
17	AH97702	4	HYDRAULIC HOSE	787.4 MM LONG (9/16" X 31") (SUB FOR AU41510 AND AU41959, THIS APPLICATION)
18	14H812	2	NUT	3/8"
19	12H304	2	Lock Washer	3/8"
20	U13055	4	CLAMP	-

OIL LINES AND FITTINGS - FRAME STEERING CIRCUIT (SERIAL NO. -002365) [02D15]
