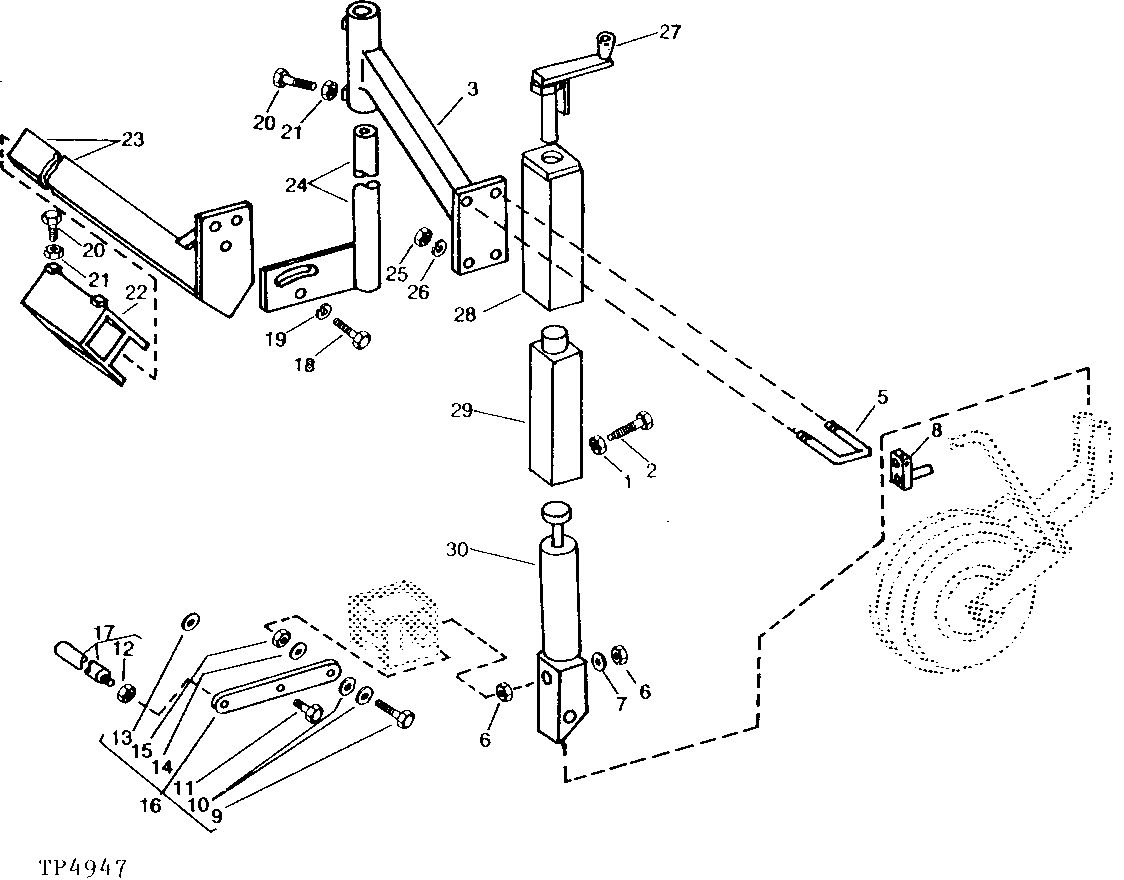

GRADE HEIGHT JACK (AUTOMATIC BLADE CONTROL SYSTEM) [03B18]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H865	2	Nut	(A) 1/2"
2	T57300	1	BOLT	(A)
3	AT55235	1	ARM	-
4	-	1	Part 4	(A) (SUB AT55230)
5	T57301	2	BOLT	-
6	14H865	2	Nut	1/2"
7	24H1111	1	Washer	17/32" X 1-1/16" X 0.090"
8	AT55238	1	PLATE	-
9	19H1849	1	Cap Screw	5/16" X 1-1/4"
10	24H1296	4	Washer	11/32" X 1-3/8" X 0.134"
11	T57482	1	BOLT	-
12	14H611	1	Nut	5/16"
13	T57483	1	O-RING	-
14	12H303	1	Lock Washer	5/16"
15	14H785	1	Nut	5/16"
16	AT54215	1	ARM	(INCLUDES AT55362)
17	AT54214	1	BAR	229 MM (9") LONG
17	AT55362	1	BAR	305 MM (12") LONG
18	19H2472	2	Cap Screw	1/2" X 1"
19	12H301	2	Lock Washer	1/2"
20	22H769	4	SET SCREW	1/2" X 1-3/4"
21	14H1040	4	Nut	1/2"
22	AT55234	1	CLAMP	-
23	AT55236	1	SUPPORT	-
24	AT55237	1	POST	-
25	14H812	4	NUT	3/8"
26	12H304	4	Lock Washer	3/8"
27	AT69535	1	CRANK	-
28	AT69536	1	HOUSING	-
29	AT69537	1	TUBE	-
30	AT69538	1	SHAFT	-
..	AT55230	1	JACK	-

GRADE HEIGHT JACK (AUTOMATIC BLADE CONTROL SYSTEM) [03B18]

Нет текстового описания
