Открытый узел

FUEL TANK [01E02]

FUEL TANK [01E02]

FUEL TANK [01E02]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

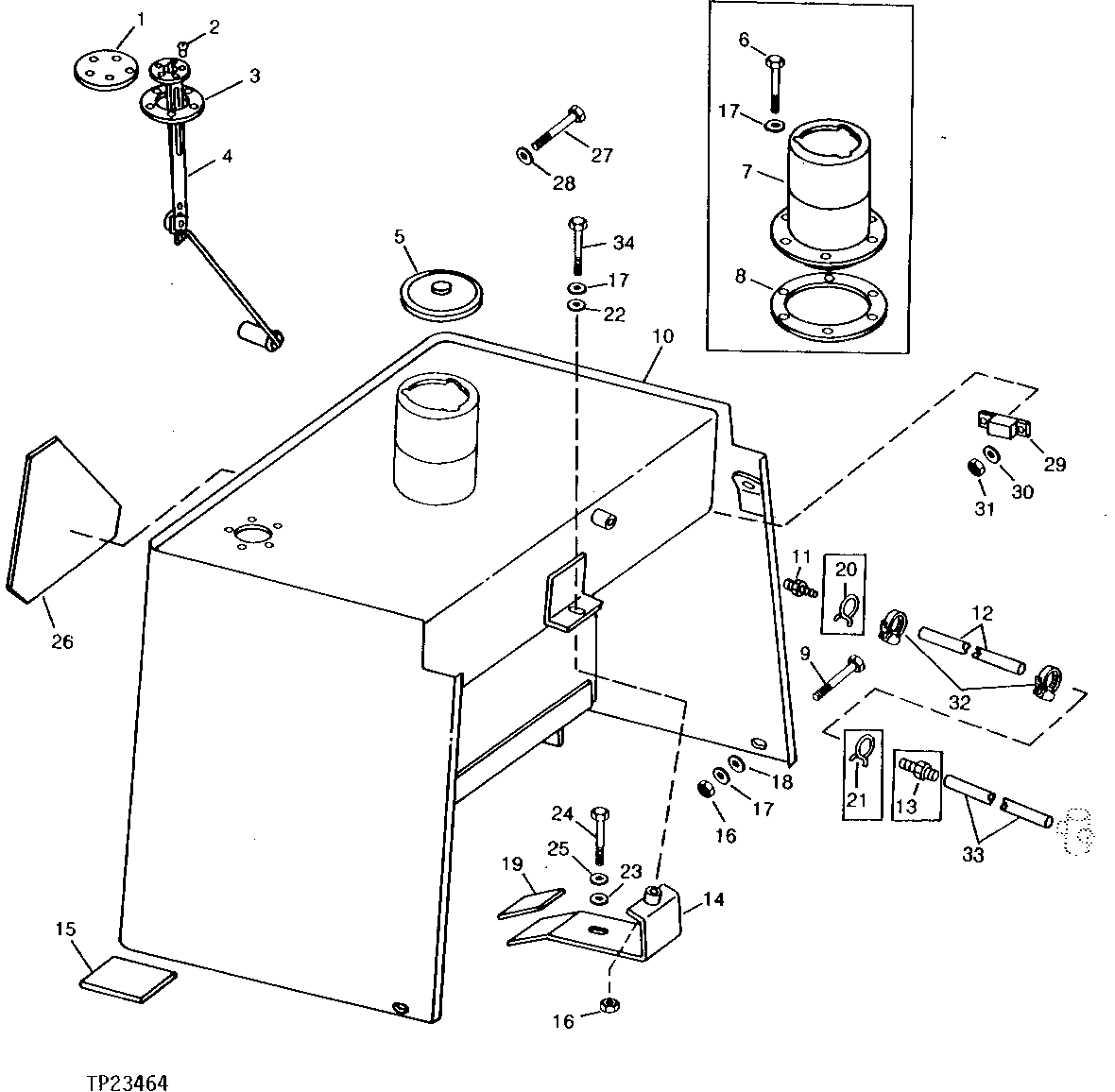

FUEL TANK [01E02]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U42322	1	COVER	(WITHOUT SENDING UNIT)
2	21H1302	5	SCREW	1/4" X 5/8"
2	12H295	5	Lock Washer	0.190"
2	21H1317	5	SCREW	0.190" X 5/8"
2	37H73	5	Screw	-
3	T211051	1	Gasket	(SUB FOR U42323)
3	R27181	1	GASKET	-
4	AU41458	1	SENDER	-
5	AR36752	1	CAP	-
6	19H1648	6	Cap Screw	3/8" X 3/4", (USE WITH AT112322)
7	AU41434	1	FILLER NECK	(USE WITH AT112322)
8	U42324	1	Gasket	(USE WITH AT112322)
9	19H2676	2	Cap Screw	3/8" X 1"
10	AU41433	1	FUEL TANK	(SUB AT33945)
10	AT33945	1	FUEL TANK	-
10	-	1	Part 16	(SUB FOR AT80861) (SUB AT125564) ( AT112322 NO LONGER AVAILABLE)
10	AT125564	1	FUEL TANK	-
11	U42355	1	Fitting	-
12	-	1	Part 19	(SUB FOR U42353) RETURN (MAKE FROM T79477 BULK MATERIAL CUT TO LENGTH) (267MM(10 1/2")
13	U42354	1	BUSHING	-
14	AU41435	1	BRACKET	-
15	U42318	2	PAD	-
16	14H812	2	NUT	3/8"
17	12H304	9	Lock Washer	3/8"
18	24H1308	2	Washer	13/32" X 1" X 0.134"
19	U42319	1	PAD	-
20	R34766	1	Clamp	-
21	T13254	1	Clamp	-
22	24H1305	1	Washer	13/32" X 13/16" X 0.065"
23	24H1111	1	Washer	17/32" X 1-1/16" X 0.090"
24	19H2472	1	Cap Screw	1/2" X 1"
25	12H301	1	Lock Washer	1/2"
26	JD5400	1	SMV EMBLEM	(COMPLIES WITH IOWA SAFETY CODE)
27	T30606	2	SCREW	(WHEN EQUIPPED WITH WARNING LAMP)
28	L4232T	2	WASHER	(WHEN EQUIPPED WITH WARNING LAMP)
29	AR48594	1	Flasher	(WHEN EQUIPPED WITH WARNING LAMP)
30	12H315	2	Lock Washer	0.164", (WHEN EQUIPPED WITH WARNING LAMP)
31	14H605	2	Nut	0.164", (WHEN EQUIPPED WITH WARNING LAMP)
32	TY22462	2	Clamp	(SUB FOR AR48236)
33	R66091	1	SLEEVE	-
34	19H2633	1	Cap Screw	3/8" X 1-1/2"
