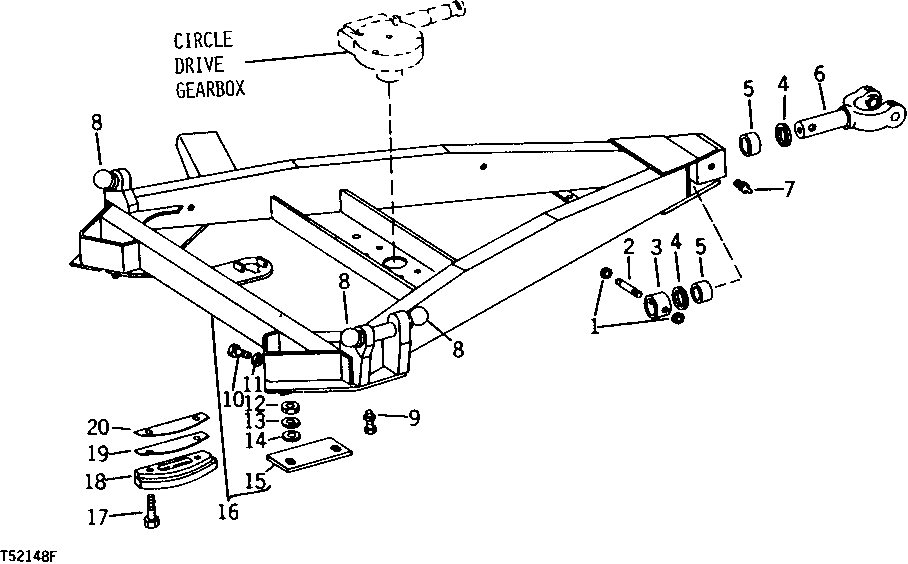

DRAFT FRAME (SERIAL NO. 004644- ) [02G15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	W23122	2	Snap Ring	(SUB FOR M40808)
2	U42381	1	PIN FASTENER	-
3	U42390	1	BUSHING	-
4	T81672	2	THRUST WASHER	(SUB FOR T60032)
5	U42379	2	BUSHING	-
6	U42403	1	YOKE	-
7	JD7842	1	Lubrication Fitting	1/4"
8	U42099	3	BALL	-
9	19H2994	4	Cap Screw	HS, SAE 8, 5/8" X 1-1/2"
9	12H294	4	Lock Washer	5/8"
10	19H3244	4	Cap Screw	5/8" X 2-1/4", (SUB FOR 19H2261, THIS APPLICATION)
11	14H821	4	Nut	5/8"
12	14H1048	8	Nut	1"
13	12H234	8	LOCK WASHER	1"
14	24H1459	4	Washer	1-1/32" X 2-1/4" X 1/4", (FRONT)
14	24H1460	4	WASHER	1-1/32" X 2-5/8" X 1/4", (REAR)
15	U42184	4	STRAP	-
16	AT47523	1	FRAME	-
17	19H3556	8	Cap Screw	HS, SAE 8, 1" X 4-1/4"
18	T165187	4	WEAR PLATE	(SUB FOR T36235)
19	U42383	1	SHIM	1.52 MM (.060")
20	U42384	1	SHIM	.91 MM (.036")

DRAFT FRAME (SERIAL NO. 004644- ) [02G15]
