Открытый узел

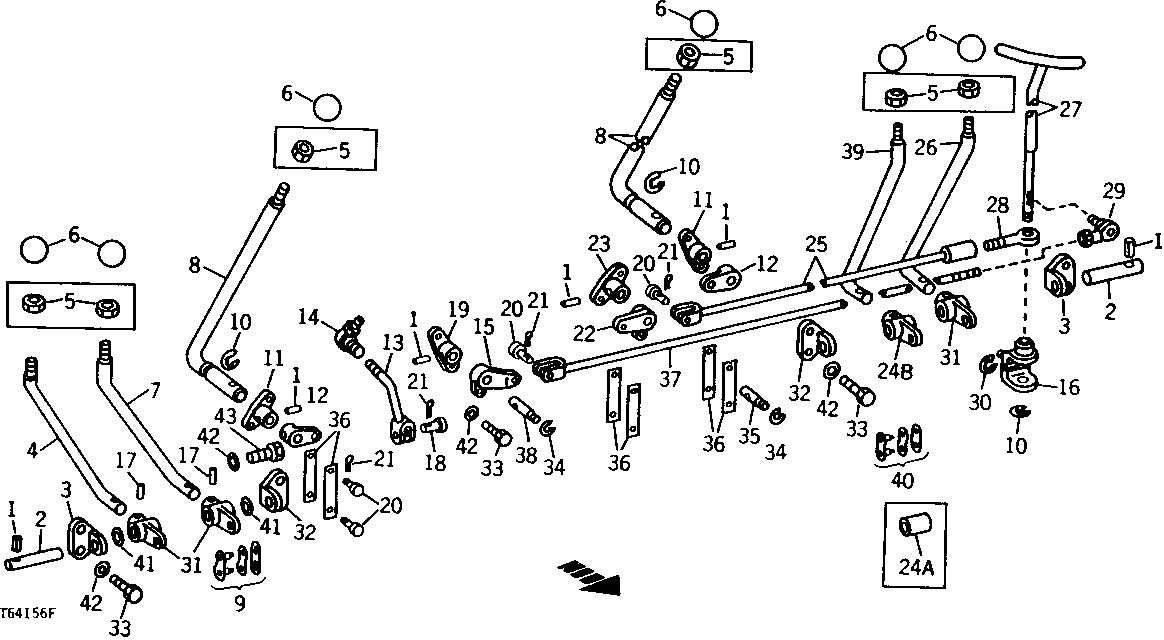

CONTROL LEVERS, ARMS AND RODS (SERIAL NO. -004665) [01J13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	34H314	6	Spring Pin	1/4" X 1-1/4"
2	U42291	2	PIN FASTENER	-
2	R51852	1	Pin	(A) (USE WHEN AT53654 IS INSTALLED AS A REPLACEMENT PART)
3	U42276	2	BASE	-
4	U42274	1	LEVER	BLADE LIFT, R.H.
5	14H849	6	Nut	7/16"
6	U42316	6	KNOB	-
7	U42275	1	LEVER	BLADE LIFT, L.H.
8	U42273	2	LEVER	WHEEL LEAN
9	U12638	4	CHAIN LINK	-
10	R26871	3	Snap Ring	(SUB FOR P44982)
11	-	2	Part 12	( U42277 USE IF AVAILABLE)
12	U42267	2	LEVER	-
13	AU41417	1	LINKAGE	-
14	AU41790	1	BALL JOINT	-
15	U42263	1	ARM	-
16	U42259	1	YOKE	-
17	34H312	4	Spring Pin	1/4" X 1"
18	H35481	1	PIN FASTENER	-
19	U42271	1	BASE	-
20	U42845	8	Pin Fastener	-
21	11M7077	11	Cotter Pin	1.600 X 25 MM
22	U42270	1	BELLCRANK	-
23	-	1	Part 24	( U42268 USE IF AVAILABLE)
25	AU41414	1	ROD	CIRCLE ROTATE
26	U42266	1	LEVER	-
27	AU41416	1	HANDLE	CIRCLE ROTATION AND BLADE SIDE SHIFT
28	U42261	1	Link End	-
29	AU43285	1	Ball Joint	-
30	R27434	1	Snap Ring	-
31	U42278	3	ARM	-
32	U42262	2	BASE	-
33	19H2284	16	Cap Screw	3/8" X 7/8"
34	F2863R	2	Snap Ring	-
35	-	1	Part 37	( U42269 USE IF AVAILABLE)
36	U42264	6	STRAP	-
36	T55272	6	STRAP	(A) (USE WHEN AT53654 IS INSTALLED AS A REPLACEMENT PART)
37	AU41415	1	ROD	BLADE SIDESHIFT
38	-	1	Part 41	( U42272 USE IF AVAILABLE)
39	U42265	1	LEVER	HYDRAULIC BLADE TILT
40	U12638	1	CHAIN LINK	-
41	T17776	4	Washer	(A) (USE WHEN AT53654 IS INSTALLED AS A REPLACEMENT PART)
42	12H304	16	Lock Washer	3/8"
42	12H304	2	Lock Washer	(A) 3/8", (USE WHEN AT53654 IS INSTALLED AS A REPLACEMENT PART)
43	19H1648	2	Cap Screw	(A) 3/8" X 3/4", (USE WHEN AT53654 IS INSTALLED AS A REPLACEMENT PART)
..	AT53654	1	PANEL	-
24A	U44298	1	SPACER	(WITHOUT HYDRAULIC BLADE TILT) (SUB U42278 AND U12638)
24B	U42278	1	ARM	-

CONTROL LEVERS, ARMS AND RODS (SERIAL NO. -004665) [01J13]

Нет текстового описания
