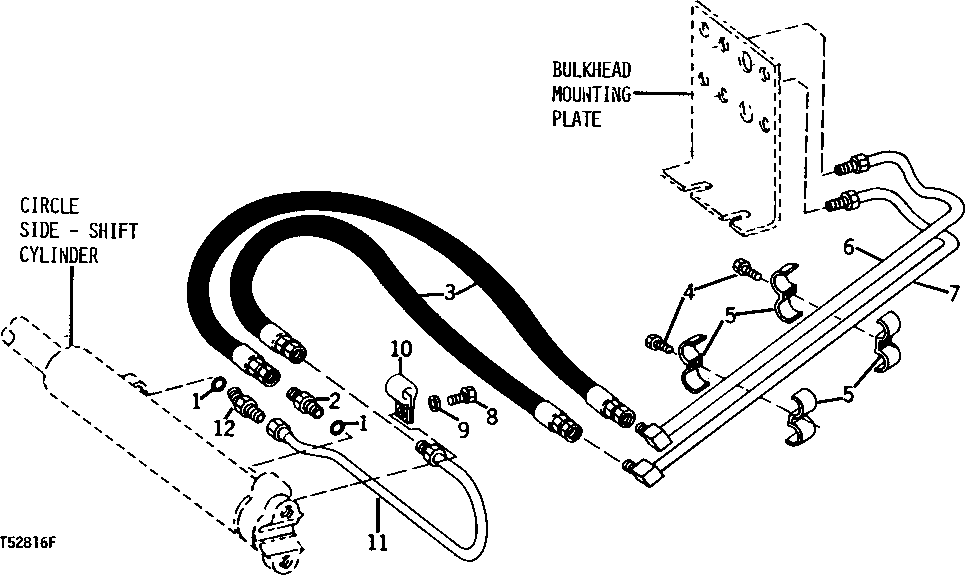

CIRCLE SIDE-SHIFT CYLINDER TO MOUNTING PLATE HYDRAULICS (SERIAL NO. 004644- ) [02D01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26448	2	O-Ring	-
2	R27212	2	Fitting	-
3	AH97702	1	HYDRAULIC HOSE	787.4 MM LONG (9/16" X 31") (SUB FOR AU41959, THIS APPLICATION)
4	19H2633	2	Cap Screw	3/8" X 1-1/2"
5	U13055	4	CLAMP	-
6	AT106907	1	OIL LINE	(SUB FOR AT47528) UPPER CIRCLE, SIDE SHIFT
7	AT47529	1	TUBE	LOWER CIRCLE, SIDE SHIFT
8	19H2021	1	Cap Screw	3/8" X 5/8"
9	12H304	1	Lock Washer	3/8"
10	T29400	1	CLAMP	-
11	AT39439	1	LINE	-
12	AT38033	1	Elbow Fitting	45°, ADJUSTABLE, (SUB FOR AR26722, THIS APPLICATION)

CIRCLE SIDE-SHIFT CYLINDER TO MOUNTING PLATE HYDRAULICS (SERIAL NO. 004644- ) [02D01]
