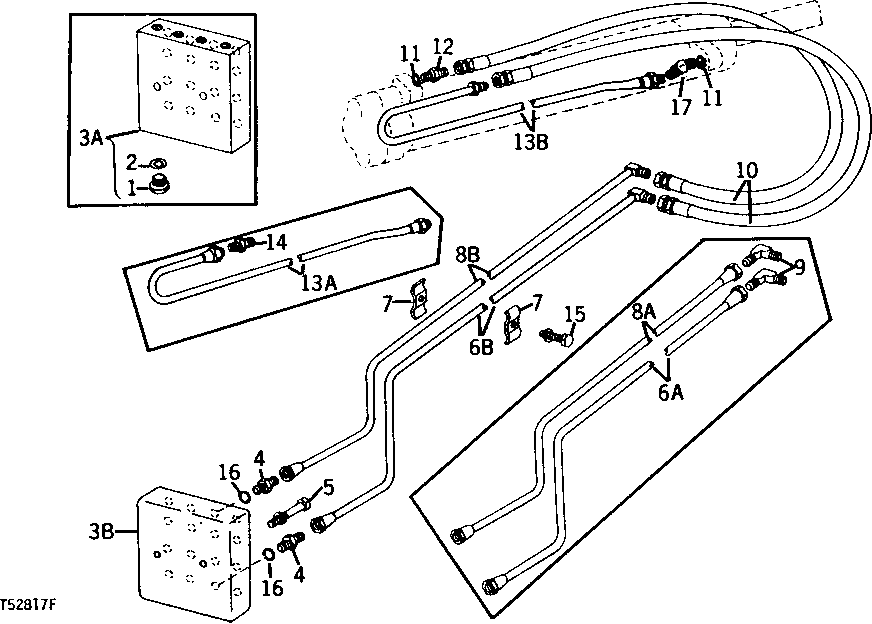

CIRCLE SIDE-SHIFT CYLINDER HYDRAULICS (SERIAL NO. -004643) [02C25]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R39112	8	Fitting	-
2	R26375	8	O-Ring	-
4	R36426	2	Fitting	-
5	19H3031	2	Cap Screw	3/8" X 2-1/2"
5	12H304	2	Lock Washer	3/8"
7	U13055	4	CLAMP	-
9	T19821	2	ELBOW FITTING	90°
10	AH97702	2	HYDRAULIC HOSE	9/16" X 788 MM (31") X 9/16", (SUB AU41510 AND AU41959, THIS APPLICATION)
11	R26448	2	O-Ring	-
12	R27212	1	Fitting	-
14	R27095	1	Fitting	-
15	12H304	2	Lock Washer	3/8"
15	19H2633	2	Cap Screw	3/8" X 1-1/2"
16	R26375	2	O-Ring	-
17	AT38033	1	Elbow Fitting	45°, ADJUSTABLE, (SUB FOR AR26722, THIS APPLICATION)
3A	AU42494	1	CYLINDER BLOCK	(SUB T40310) (SUB FOR U42667)
3B	T40310	1	MANIFOLD	-
6A	AU41757	1	TUBE	(SUB AT39442 IF AVAILABLE)
6B	-	1	Part 9	( AT39442 USE IF AVAILABLE)
8A	AU41756	1	TUBE	(SUB AT39441)
8B	AT39441	1	TUBE	-
13A	AU41424	1	TUBE	(SUB AT39439)
13B	AT39439	1	LINE	-

CIRCLE SIDE-SHIFT CYLINDER HYDRAULICS (SERIAL NO. -004643) [02C25]
