Открытый узел

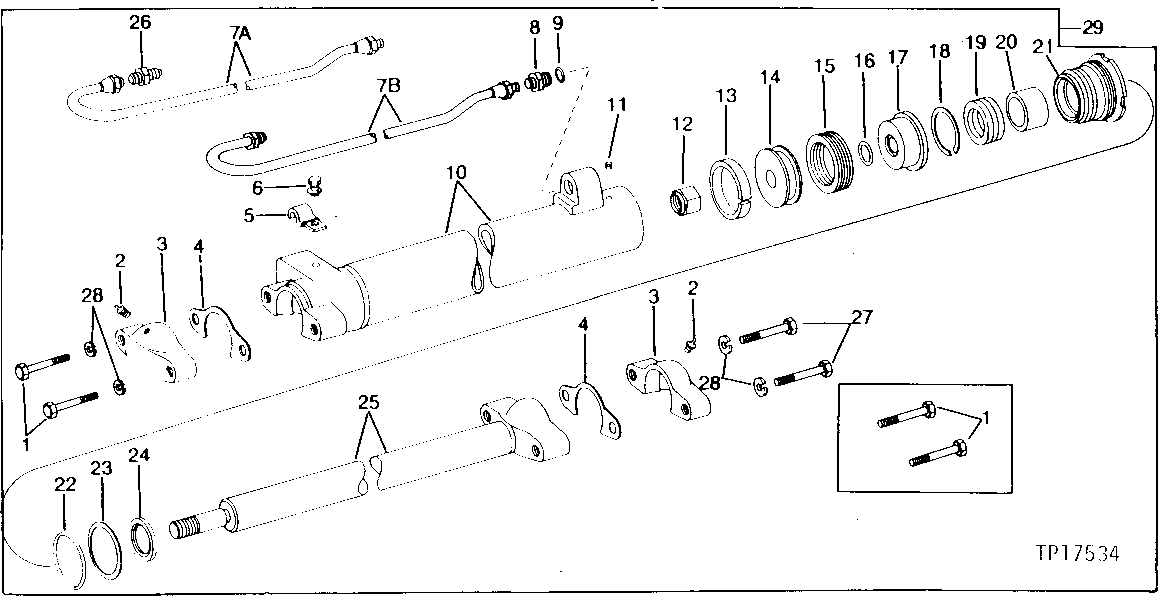

CIRCLE SIDE-SHIFT CYLINDER [02E24]

CIRCLE SIDE-SHIFT CYLINDER [02E24]

CIRCLE SIDE-SHIFT CYLINDER [02E24]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

CIRCLE SIDE-SHIFT CYLINDER [02E24]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H3244	2	Cap Screw	5/8" X 2-1/4"
2	JD7797	2	Lubrication Fitting	-
3	T44740	2	UNIVERSAL JOINT	(SUB FOR U41875)
4	T147622	1	Shim	1.27 MM (.050") (SUB FOR U41955)
4	T148163	1	Shim	0.38 MM (.015") (SUB FOR U43639)
5	U42315	1	Clamp	-
6	19H2021	1	Cap Screw	3/8" X 5/8"
6	12H304	1	Lock Washer	3/8"
8	R27212	1	Fitting	-
9	R26448	1	O-Ring	-
10	AU41421	1	HYDRAULIC CYLINDER BARREL	-
11	22H842	1	SET SCREW	1/4" X 5/16"
12	P45231	1	LOCK NUT	-
13	T40416	1	WEAR RING	(A) (SUB FOR U17303)
14	U17299	1	PISTON	-
15	T38194	1	PACKING	(A) (SUB RE12559, R78939 AND (2) R78940, THIS APPLICATION) (SUB FOR U12966, THIS APPLICATION) (SUB FOR R72826)
16	R495R	1	O-Ring	(A)
17	U17300	1	PISTON	(SUB RE12559, R78939 AND (2) R78940, THIS APPLICATION)
18	U14128	1	SNAP RING	-
19	R76802	1	SEAL	(A) (SUB FOR T36998)
20	U41823	1	WEAR RING	(A)
21	R80915	1	GUIDE	(SUB FOR AU41687 AND U42314) (ALSO ORDER U41823)
22	R86192	1	O-RING	(A) (SUB FOR U12331)
23	R78823	1	BACK-UP RING	(A) (SUB FOR R35684, THIS APPLICATION)
24	U16406	1	SEAL	(A)
25	AU41423	1	HYDRAULIC CYLINDER ROD	-
26	R27095	1	Fitting	-
27	19H3107	2	Cap Screw	5/8" X 2-3/4"
28	12H294	2	Lock Washer	5/8"
29	-	1	Part 32	(SUB RE30568, AT39439, R26448, R27212, U42315, 12H304 AND 19H2021)
..	RE18751	1	HYDRAULIC CYLINDER KIT	(SUB FOR AU41647, AU43130, AT35929, AR96511 AND AR105405)
7A	AU41424	1	TUBE	(SUB AT39439)
7B	AT39439	1	LINE	-
