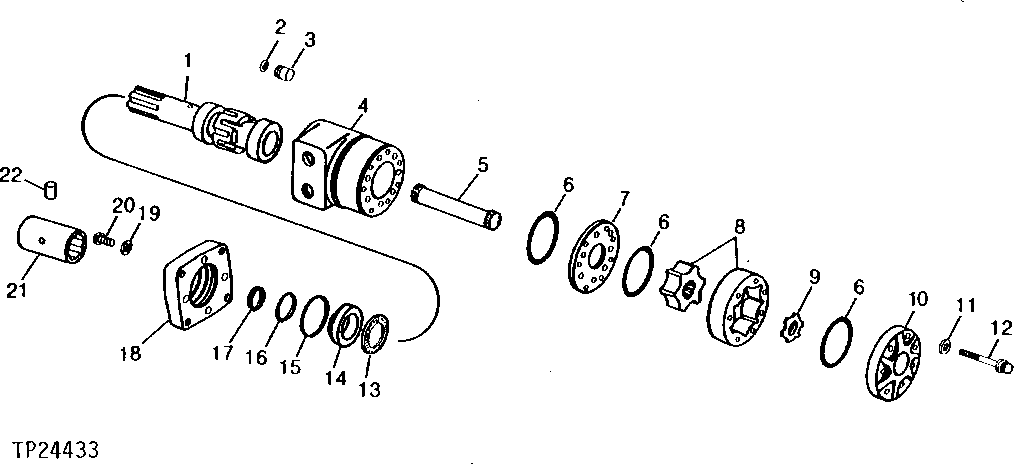

CIRCLE DRIVE MOTOR (SERIAL NO. 3748- ) [02H01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	N170839	1	SHAFT	-
2	-	1	Part 2	(K) (SUB AN103877)
3	C15109	1	PIN FASTENER	-
4	N170846	1	HOUSING	(SUB T124312, T124313 AND T78714)
5	C15103	1	DRIVE SPROCKET	-
6	-	3	Part 6	(K) (SUB AN103877)
7	N170837	1	PLATE	-
8	AT50337	1	ROTATOR	(SUB FOR AT50337)
9	-	1	Part 9	N170874 CANCELLED
10	N170836	1	CAP	-
11	-	7	Part 11	(K) (SUB AN103877)
12	N130453	7	SCREW	-
13	N170871	2	THRUST BEARING	-
14	N170873	1	THRUST BEARING RACE	-
15	-	1	Part 15	(K) (SUB AN103877)
16	-	1	Part 16	(K) (SUB AN103877)
17	-	1	Part 17	(K) (SUB AN103877)
18	N170838	1	PLATE	(SUB N196945, N196948 AND T124337)
19	N132450	4	LOCK WASHER	-
20	N132503	4	SCREW	-
21	U42399	1	SPLINED COUPLING	-
22	34H285	1	Spring Pin	3/16" X 1-3/8"
..	-	1	Part 23	(CHAR-LYNN MOTOR NO. B7(X)-9) ( AT50618 NO LONGER AVAILABLE,SUB AT130069)

CIRCLE DRIVE MOTOR (SERIAL NO. 3748- ) [02H01]
